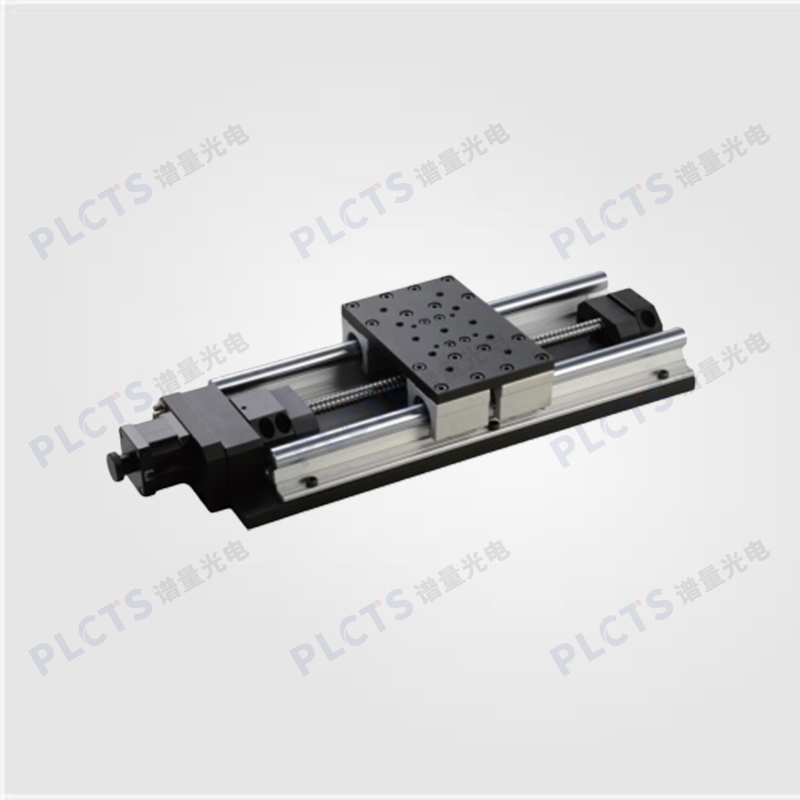

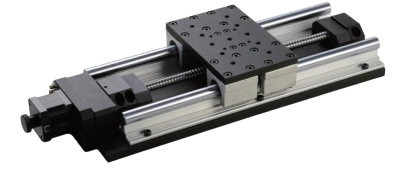

● 标配步进电机和标准DB9接口，配合控制器可实现自动控制；
● 进口高品质滚珠螺杆驱动，重复定位精度高、寿命长；
● 螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高度往复使用；
● 支撑型精密线性轴承导轨(整体与底板连接)，运动舒适，承载较大，适合单轴中载或多轴组合；
● 可加装防尘罩，耐高温、耐火化、耐油污，有效保护导轨以及丝杠，延长使用寿命。
● 配有手轮，方便调试；
● 两端装有零位和限位开关，方便准确定位和保护产品；
● 底座有标准孔距的螺纹孔和通孔，方便安装固定；
● 可换装伺服电机，实现高速或轴向重载；
● 步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
| 型号 | GTS250 | GTS2100 | GTS2150 | GTS2200 | GTS2300 | GTS2400 | GTS2500 |
|---|---|---|---|---|---|---|---|
| 行程 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm |
| 台面尺寸 | 100mm × 150mm | ||||||
| 螺杆导程 | 4mm | 5mm | |||||
| 分辨率 | 0.00125mm（8 细分） | 0.0025mm（8 细分） | 0.003125mm（8 细分） | ||||
| 最大速度 | 20mm/s | 40mm/s | |||||
| 重复定位精度 | 0.005mm | ||||||
| 轴向间隙 | 0.03mm | ||||||
| 标配电机 | 42 步进电机 / 57 步进电机 | ||||||
| 步进电机 | 10μm | 15μm | 20μm | ||||
| 中心负载 | 20kg | 40kg | |||||
| 自重 | 4kg | 4.5kg | 5kg | 5.4kg | 6.75kg | 7.5kg | 8.5kg |

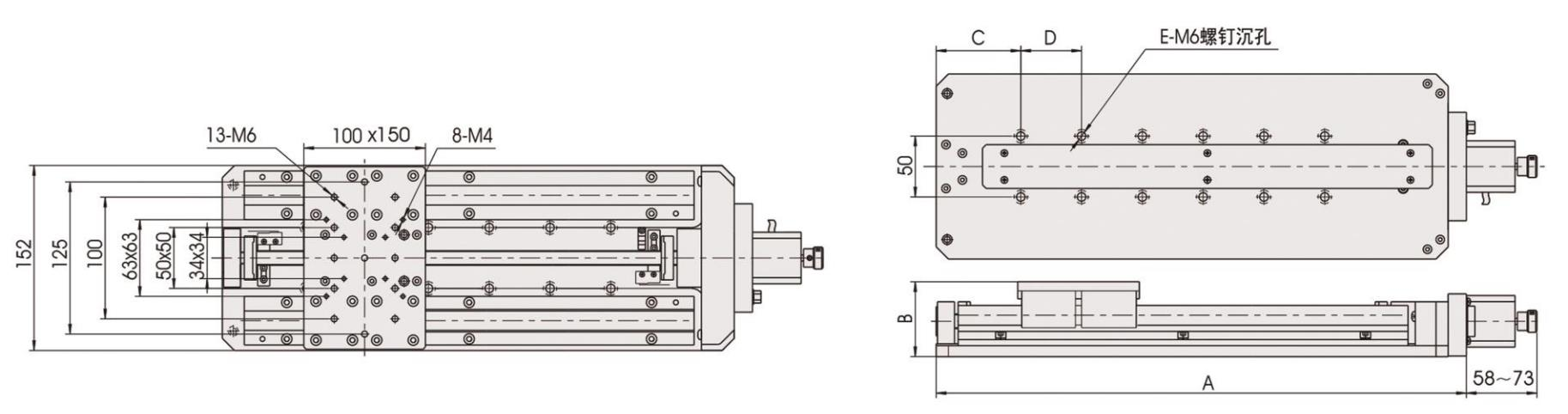

| 型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|---|---|---|---|---|
| GTS250 | 252 | 65 | 75 | 4 | |
| GTS2100 | 302 | 6 | |||
| GTS2150 | 352 | 8 | |||
| GTS2200 | 402 | 61.5 | 77.5 | 50 | 10 |
| GTS2300 | 502 | 14 | |||
| GTS2400 | 609 | 67.5 | 18 | ||
| GTS2500 | 709 | 22 |
