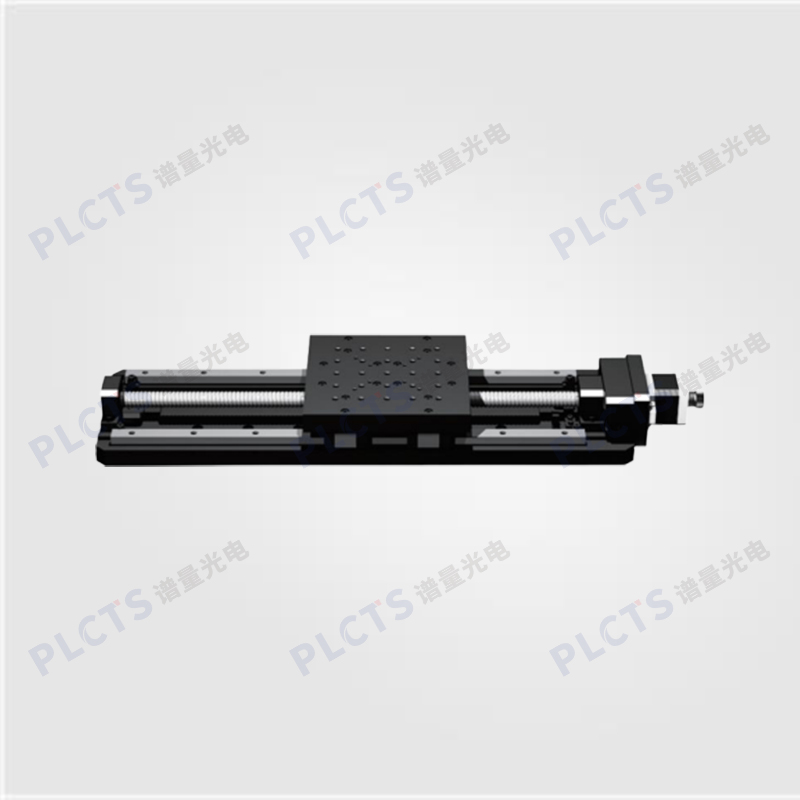

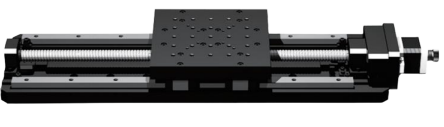

● 标配步进电机和标准DB9接口，配合控制器可实现自动控制；
● 采用进口高品质滚珠螺杆驱动，重复定位精度高、寿命长；
● 螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高度往复使用；
● 精密线性滑块导轨(方形，整体与底板连接简称方导轨)，运动舒适，承载大，适合单轴重载或多轴组合使用；
● 配有手轮，方便调试；
● 两端装有零位和限位开关，方便准确定位和保护产品；
● 底座有标准孔距的螺纹孔和通孔，方便安装固定；
● 可换装伺服电机，实现高速或轴向重载；
● 可加装防尘罩，耐高温、耐火化、耐油污，有效保护导轨以及丝杠，延长使用寿命。
● 步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
| 型号 | GTS350 | GTS3100 | GTS3150 | GTS3200 | GTS3300 |
|---|---|---|---|---|---|
| 行程 | 50mm | 100mm | 150mm | 200mm | 300mm |
| 台面尺寸 | 160mm × 160mm | ||||
| 螺杆导程 | 5mm | ||||
| 分辨率 | 0.0015625mm（8 细分） | 0.003125mm（8 细分） | |||
| 最大速度 | 20mm/s | 40mm/s | |||
| 重复定位精度 | 0.005mm | ||||
| 轴向间隙 | 0.03mm | ||||
| 标配电机 | 步进电机 | ||||
| 回程间隙 | 0.002mm | ||||
| 中心负载 | 30kg | ||||
| 自重 | 5kg | 5.5kg | 6kg | 6.5kg | 7.5kg |
| 型号 | GTS3400 | GTS3500 | GTS3600 | GTS3850 | GTS31000 |
|---|---|---|---|---|---|
| 行程 | 400mm | 500mm | 600mm | 850mm | 1000mm |
| 台面尺寸 | 160mm × 160mm | ||||
| 螺杆导程 | 5mm | ||||
| 分辨率 | 0.003125mm（8 细分） | ||||
| 最大速度 | 40mm/s | ||||
| 重复定位精度 | 0.005mm | ||||
| 轴向间隙 | 0.03mm | ||||
| 标配电机 | 步进电机 | ||||
| 回程间隙 | 0.002mm | ||||
| 中心负载 | 50kg | ||||
| 自重 | 10.5kg | 11.8kg | 12.5kg | 15.5kg | 17kg |

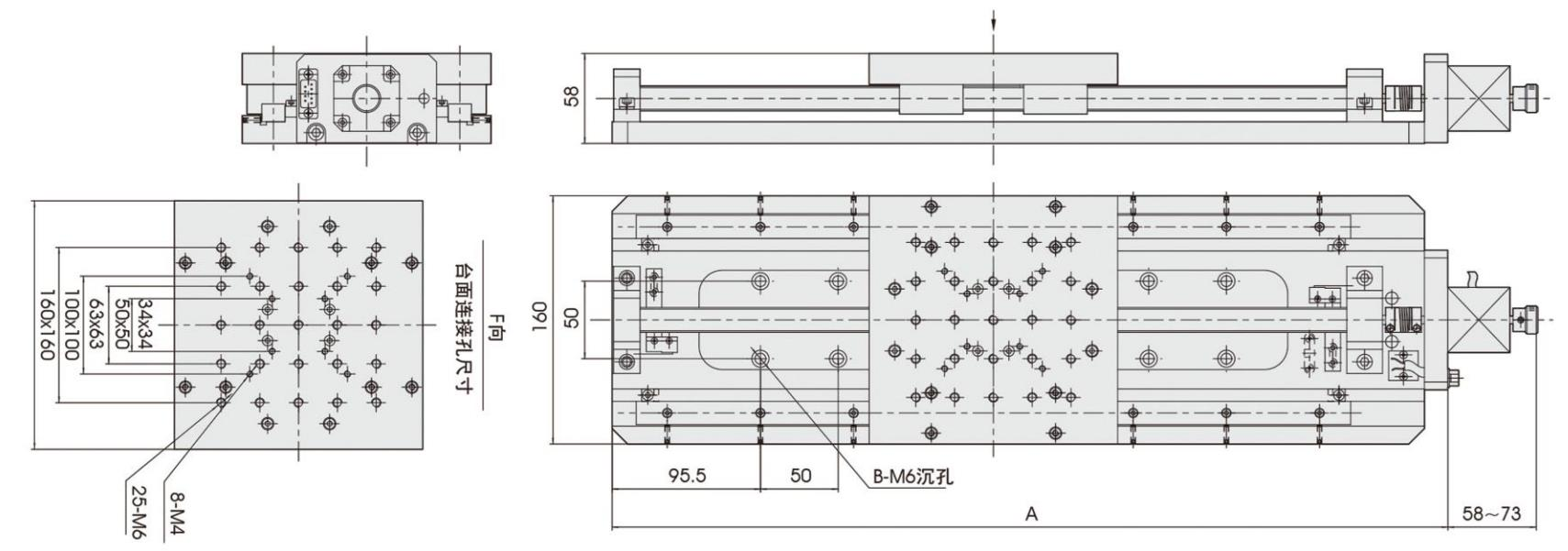

| 型号 | GTS350 | GTS3100 | GTS3150 | GTS3200 | GTS3300 | GTS3400 | GTS3500 | GTS3600 | GTS3850 | GTS31000 |
|---|---|---|---|---|---|---|---|---|---|---|
| A(mm) | 288 | 338 | 388 | 438 | 538 | 638 | 758 | 838 | 1088 | 1238 |
| B(mm) | 4 | 4 | 8 | 10 | 14 | 18 | 22 | 26 | 36 | 42 |
