● 标配步进电机和标准DB9接口，配合控制器可实现自动控制；
● 主体材质采用优质铝合金，表面喷砂氧化黑；
● 蜗轮/蜗杆驱动，环形滚珠配合环形钢导轨，运动舒适，精密可靠；
● 提供旋转角度调节，安装面水平放置，方便安装固定；
● 成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转角度调整；
● 步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
● 配有限位开关，方便定位，保护产品，可加光电零位；
● 适用于大负载情况下的精密角度调节的实验环境；
| 型号 | ATS215 | ATS230 |
|---|---|---|
| 调节范围 | ±15° | ±30° |
| 台面尺寸 | 160mm × 160mm | |
| 轴心高 | 139mm | |
| 导轨 | 环形滚珠配合环形钢导轨 | |
| 传动比 | 400:1 | |
| 最大速度 | 5°/s | 7°/s |
| 分辨率 | 0.0005625° | |
| 重复定位精度 | 0.004° | |
| 标配电机 | 57 步进电机 (0.9°) | |
| 最大静转矩 | 1.5N·m | |
| 水平最大负载 | 30kg | |
| 自重 | 11.3kg | 14kg |
|

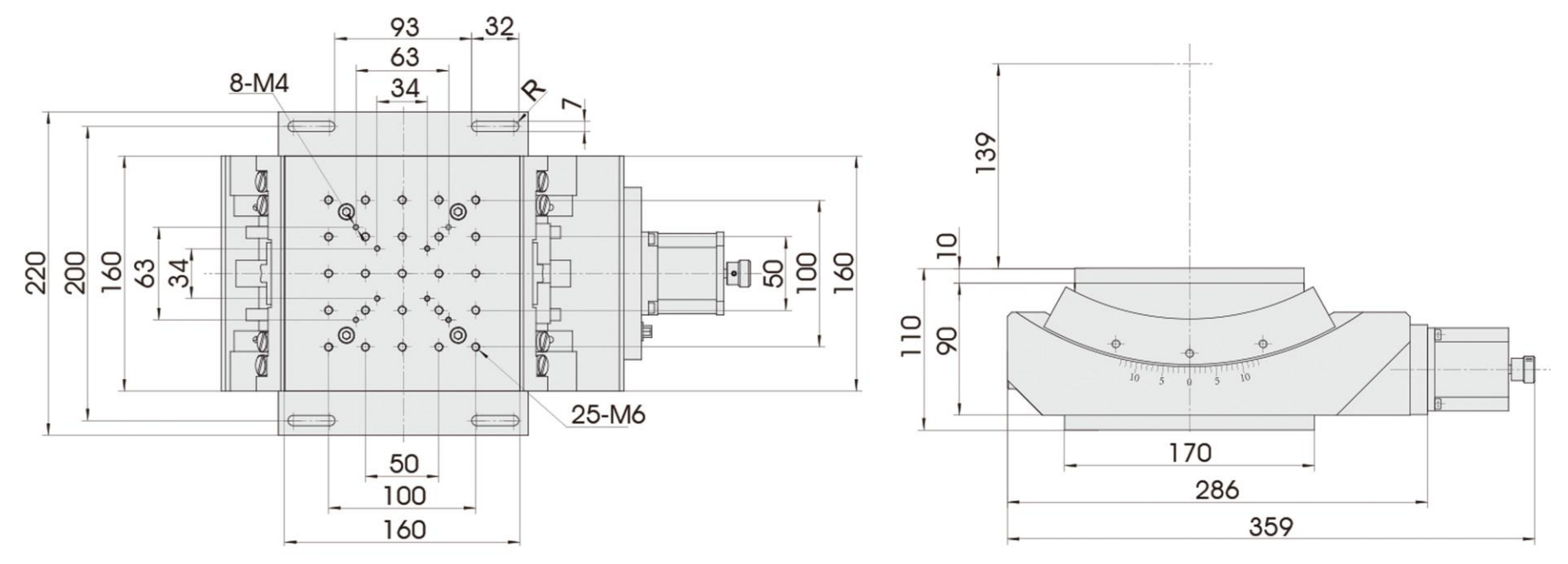

ATS215 |
|

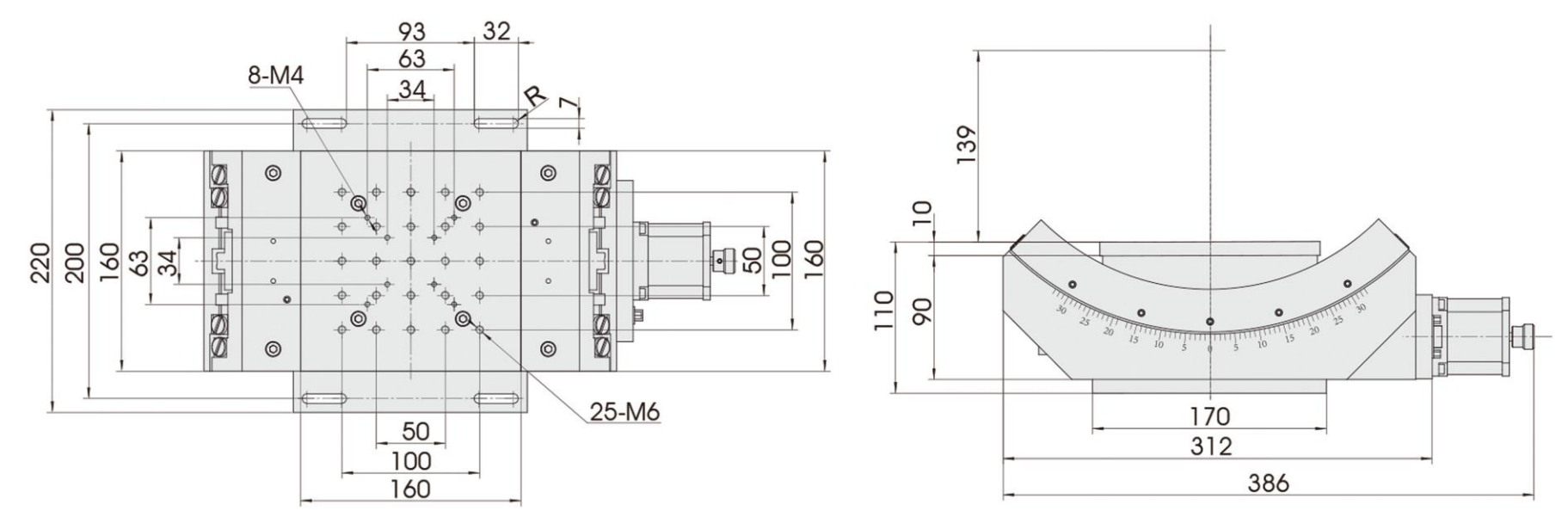

ATS230 |
