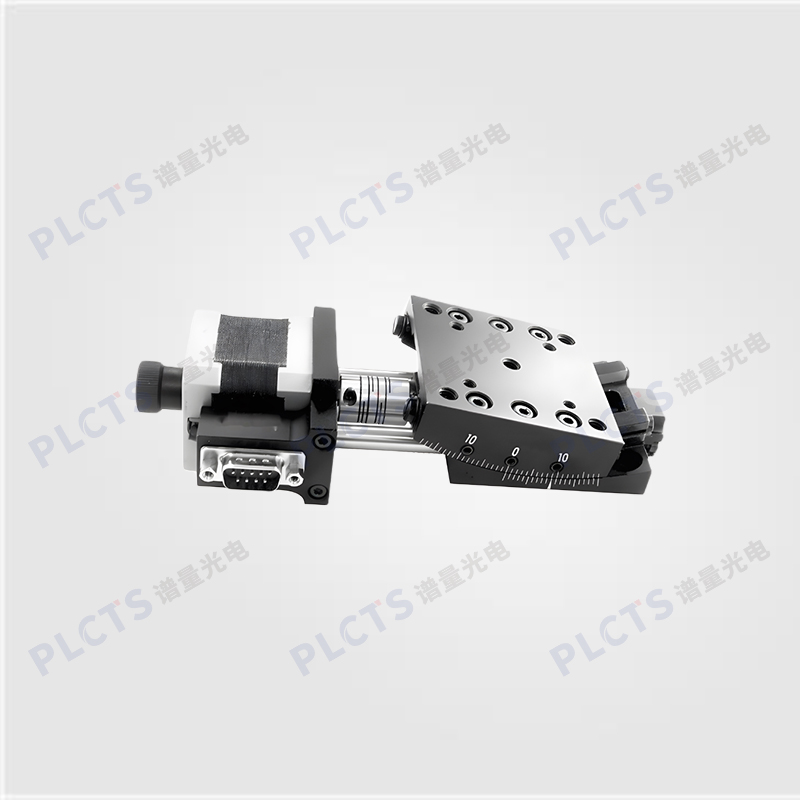

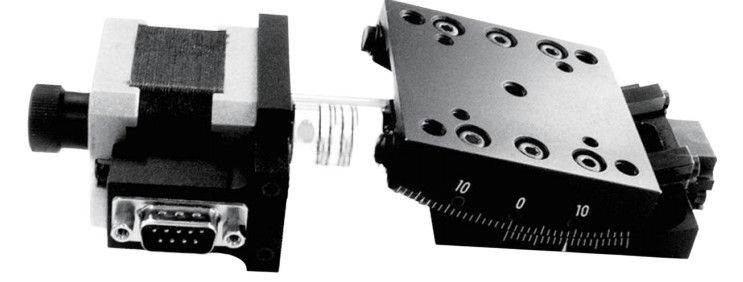

ATS1 轻载精密电动角位台技术优势：● 标配步进电机和标准DB9接口，配合控制器可实现自动控制；● 主体材质采用优质铝合金，表面喷砂氧化黑；● 蜗轮/蜗杆驱动
|
● 标配步进电机和标准DB9接口，配合控制器可实现自动控制；
● 主体材质采用优质铝合金，表面喷砂氧化黑；
● 蜗轮/蜗杆驱动，环形滚珠配合环形钢导轨，运动舒适，精密可靠；
● 提供旋转角度调节，安装面水平放置，方便安装固定；
● 成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转角度调整；
● 步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
● 配有限位开关，方便定位，保护产品，可加光电零位；
● 适用于高能物理、飞秒激光加工等领域；
| 型号 | ATS100 | ATS115 |
|---|---|---|
| 调节范围 | ±10° | ±15° |
| 台面尺寸 | 65mm × 65mm | |
| 轴心高 | 75mm | 50mm |
| 导轨 | 环形滚珠配合环形钢导轨 | |
| 传动比 | 352:1 | 252:1 |
| 最大速度 | 5°/s | 7°/s |
| 分辨率 | 0.00032° | 0.00045° |
| 重复定位精度 | 0.0043° | 0.0047° |
| 标配电机 | 42 步进电机 (0.9°) | |
| 最大静转矩 | 0.4N·m | |
| 水平最大负载 | 4kg | |
| 自重 | 0.57kg | 0.58kg |
|

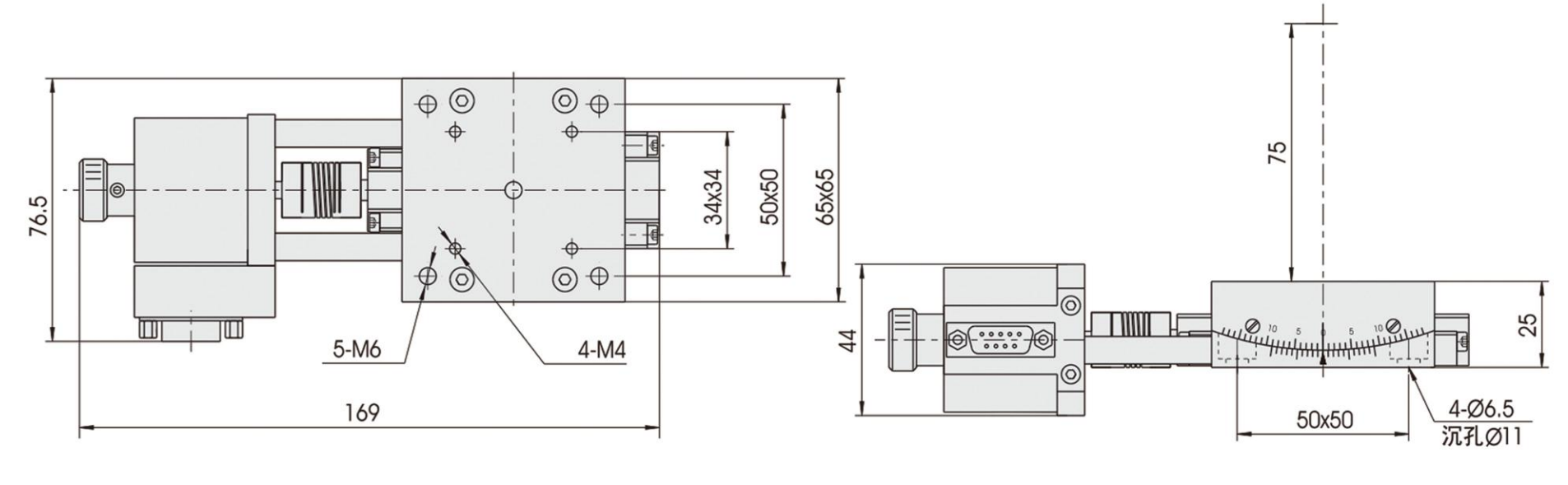

ATS100 |
|

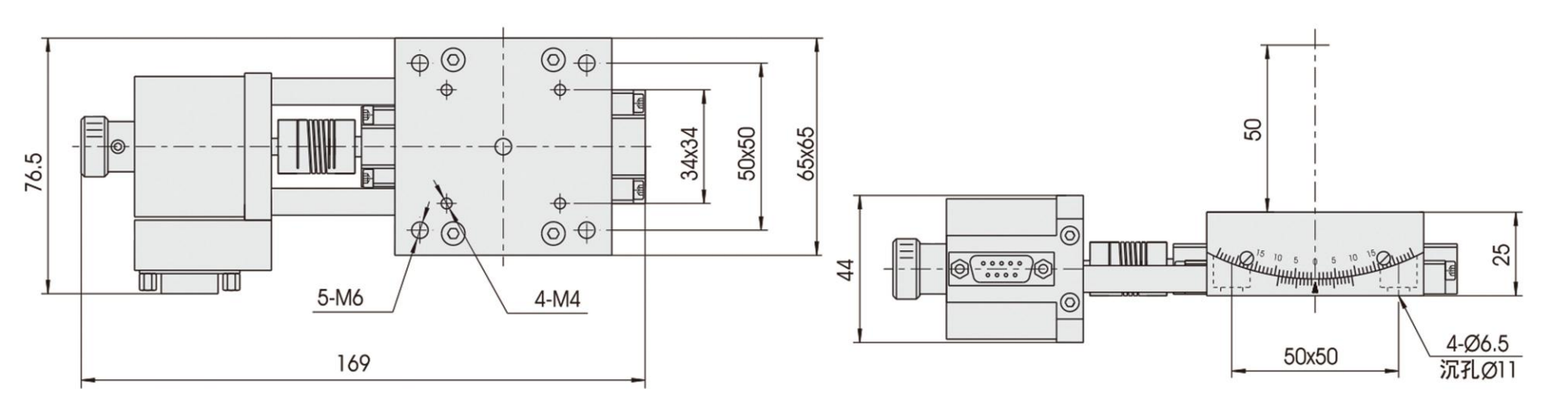

ATS115 |
