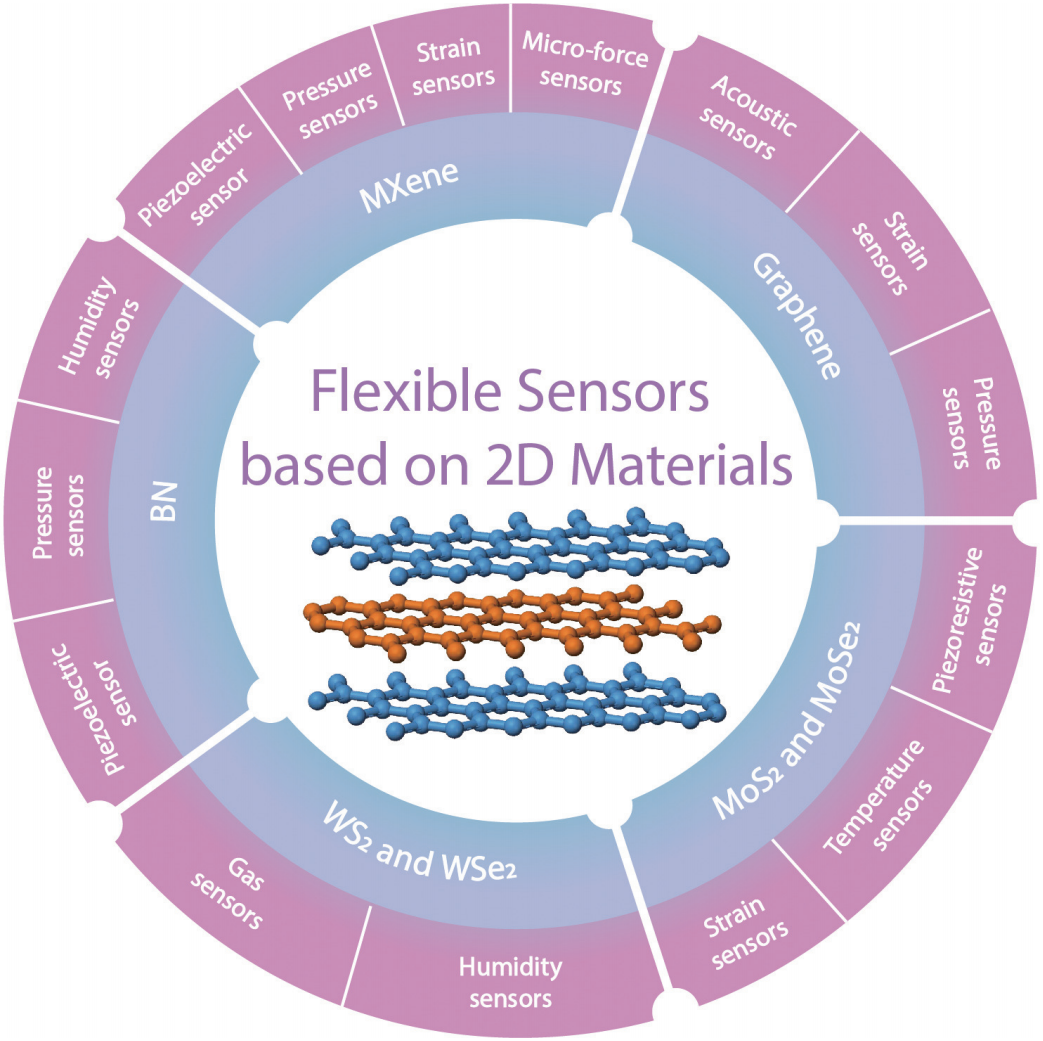

基于二维材料的柔性传感器体系概览。 展示了石墨烯、MXene、过渡金属硫族化合物（TMDCs）等典型二维材料，及其在压力、应变、气体、温度等多种柔性感知领域的广泛应用。
PART.01
原子级厚度，二维材料最直接的优势

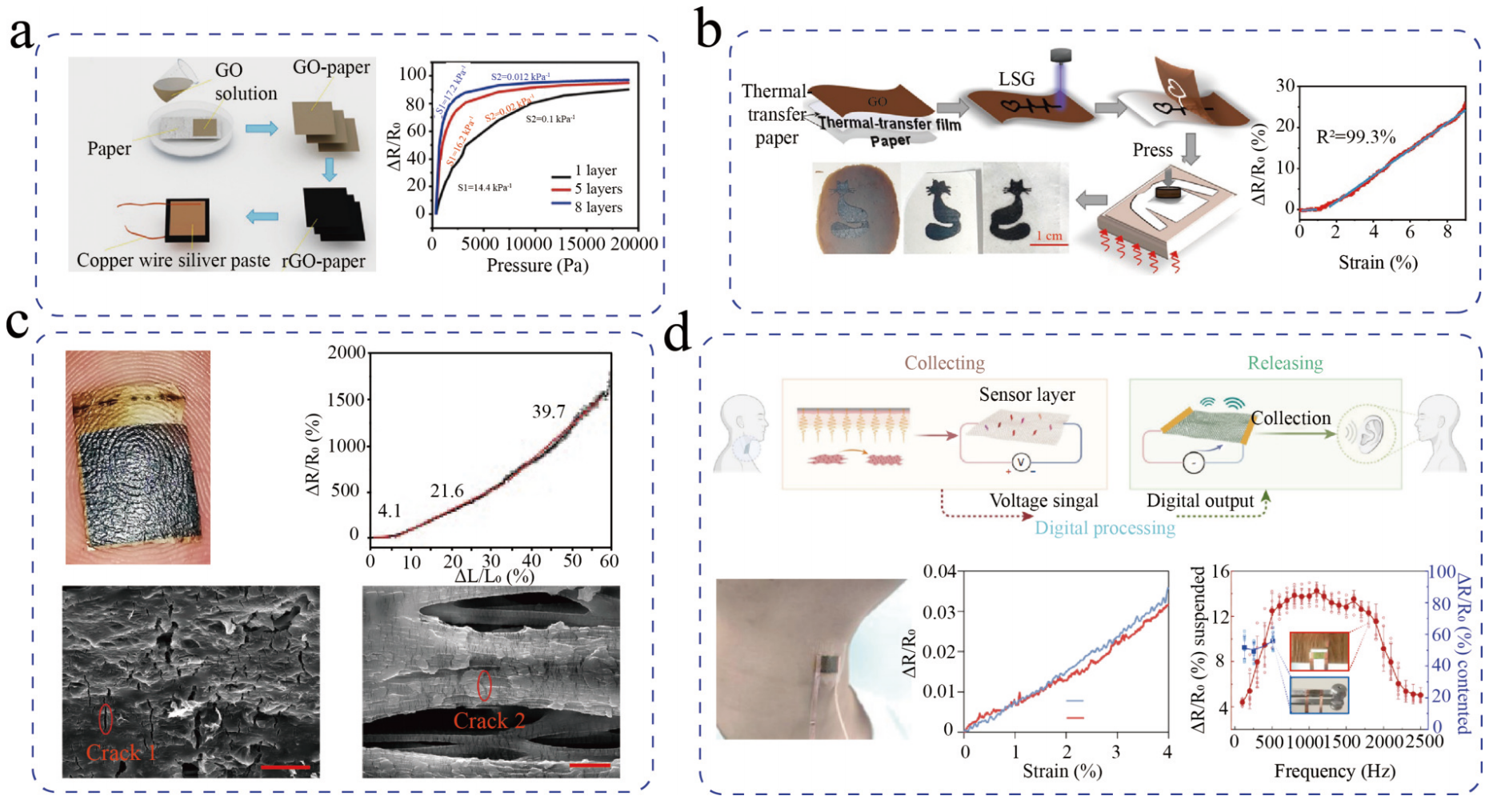

石墨烯柔性传感器的代表性研究进展。 图片涵盖了从基础的压力/应变检测到高级的语音交互应用，展示了石墨烯在制备灵活性和功能集成方面的巨大潜力。
二维材料最突出的结构特点，就是厚度极低，通常只有单层或少数几层原子尺度。对于柔性器件来说，这一点非常关键。
材料越薄，在弯折时所承受的表面应变通常越小，也就越不容易像传统厚膜材料那样在形变过程中出现开裂、剥离或性能漂移。换句话说，二维材料天然更容易“顺着基底一起弯”，而不是在弯折过程中成为最先失效的那一层。
这也是为什么二维材料很适合转移到 PI、PET、PDMS 等柔性基底上，用于构建可弯曲、可贴附甚至可穿戴的器件结构。对于柔性电子而言，厚度薄不只是轻，更意味着更好的机械适配能力。
PART.02
柔韧，并不等于脆弱

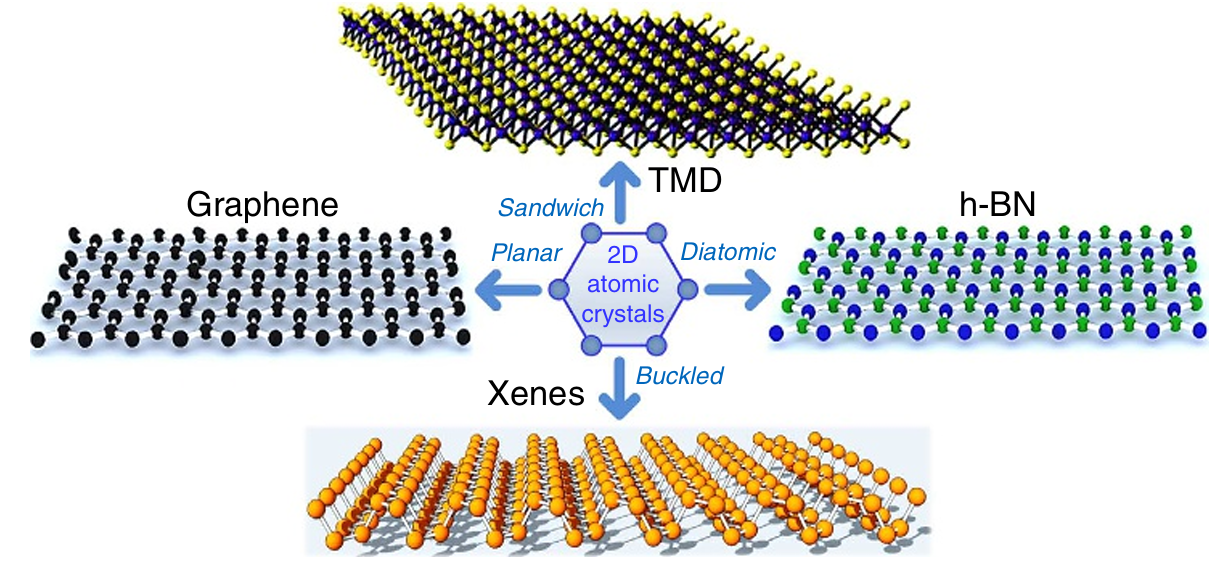

具有代表性的二维原子晶体结构分类。展示了平面（Planar）、三明治（Sandwich）及褶皱（Buckled）等典型结构。这些原子级的薄片通过独特的形变缓冲机制（如褶皱伸展或层间滑动），在柔性电子应用中实现了力学顺应性与电学功能的深度融合。
很多人会下意识觉得“这么薄，会不会很脆”。实际上，二维材料的有趣之处正在于此：它们虽然极薄，却并不意味着没有机械强度。
以石墨烯为例，它既具有很高的力学强度，又能够在一定程度上适应基底形变；而像 MoS₂、WS₂、h-BN 等二维材料，也能在超薄条件下保持较好的结构连续性。对于柔性器件来说，这意味着材料不仅能跟着弯，还能在弯折之后尽量保持原有功能，而不是一弯就“失效”。
因此，二维材料在柔性器件中的意义，不只是“可以贴到软基底上”，更在于它能够在超薄状态下兼顾机械顺应性与功能性，这一点非常适合柔性电子和柔性光电的发展需求。
PART.03
柔性形变的同时，还尽量保持性能

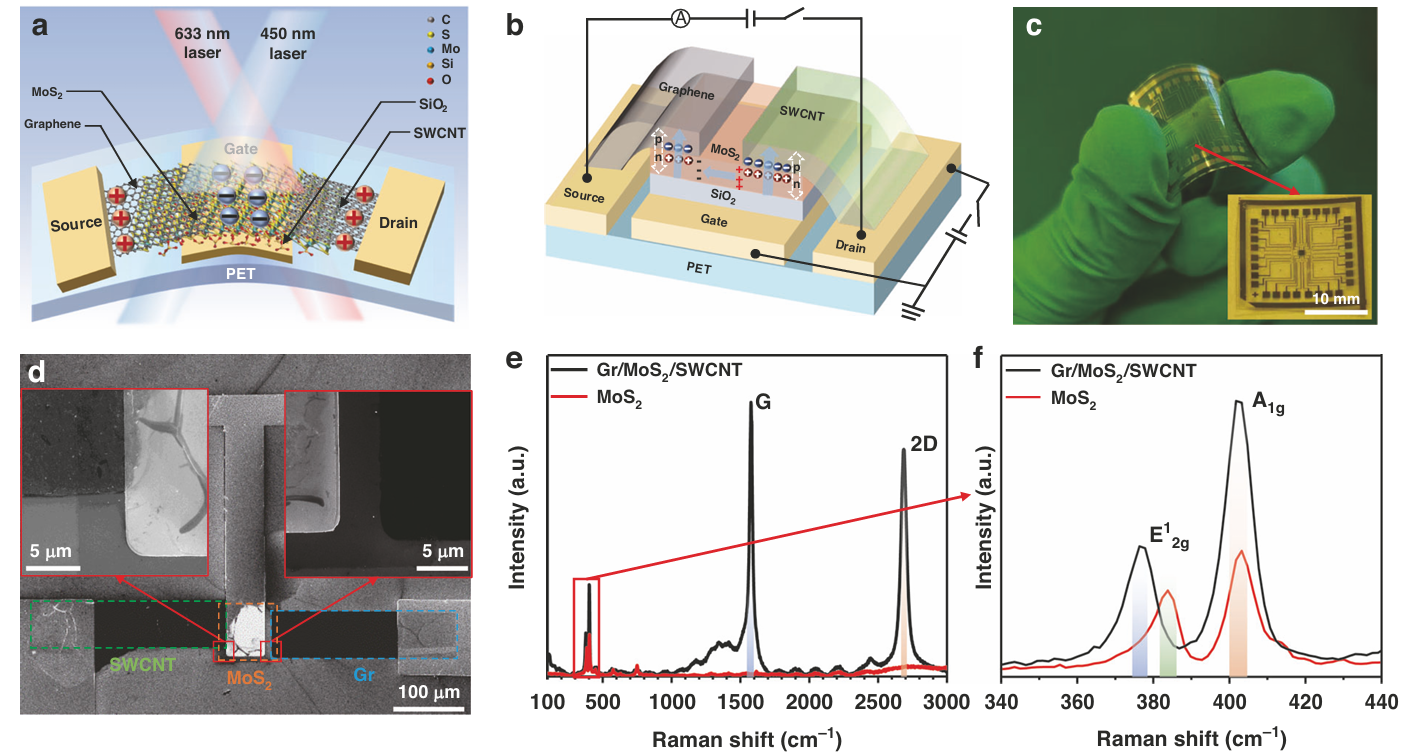

基于二维异质结的柔性光电探测器实例。 从微观的原子层堆叠原理（a、b）到宏观的可弯曲阵列实物（c），该研究展示了如何利用石墨烯与二硫化钼等二维材料构建高性能、高柔性的光电芯片。拉曼光谱（e、f）进一步证实了异质结界面的高质量原子级构筑。
真正有价值的柔性材料，不只是“弯得动”，而是“弯得动，同时还能工作”。
二维材料之所以持续成为柔性器件研究热点，很重要的一点就在于，它们在超薄状态下仍然可以保持较好的电学和光学特性。比如，石墨烯具备优良导电性和透明性，适合透明电极和柔性互连；一些 TMD 材料具有半导体特性，适用于柔性光电探测、场效应器件和发光器件；MXene 则在柔性传感和导电薄膜方向显示出很好的应用潜力。
也就是说，二维材料不是单纯“靠柔性出圈”，而是在柔性之外，还具备可用于电子器件和光电器件的性能基础。这种“薄 + 柔 + 功能在线”的特性，正是它适合柔性器件的重要原因。
PART.04
转移到堆叠，二维材料更容易做柔性集成

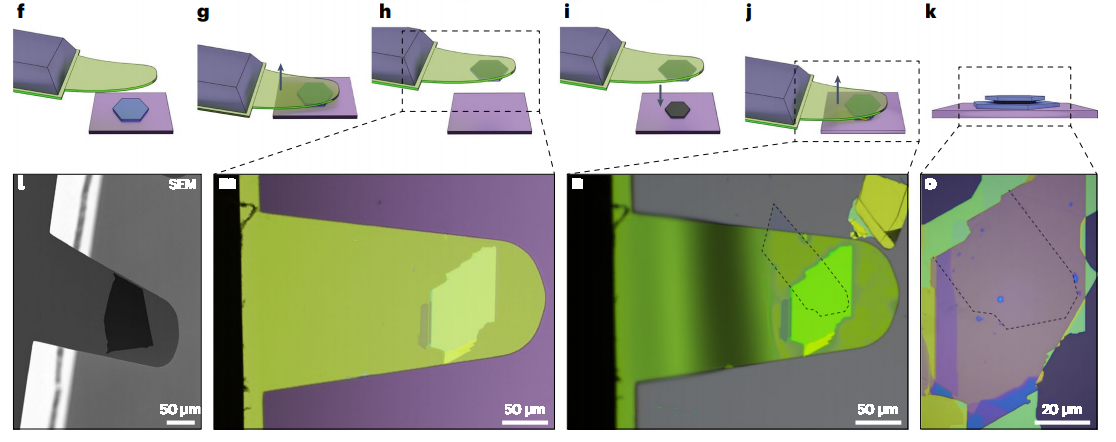

二维材料异质结构的转移与组装示意。二维材料器件通常并非直接原位形成，而是通过片层拾取、对位、转移和层层堆叠完成集成，最终的界面洁净度、层间耦合与结构完整性会直接影响器件质量。
很多柔性器件并不是直接在柔性衬底上原位生长出来的，而是通过转移、贴附、对位、堆叠等方式一步步做出来的。尤其在二维材料领域，材料研究与器件研究之间，往往隔着一条非常关键的“转移与集成”链路。
二维材料本身层状结构明显，适合进行片层拾取、目标区域转移和范德华异质结构构建。这意味着它不仅可以被转移到柔性基底上，还可以进一步和电极、绝缘层、其他二维材料甚至微纳结构进行集成。
这类能力对柔性器件尤其重要。因为很多时候，柔性器件的性能上限，并不单纯取决于材料本身，而取决于材料转移之后的界面质量、层间耦合、对位精度和结构完整性。二维材料正因为便于做精细集成，才更适合进入柔性器件开发流程。
PART.05
二维材料适合做哪些柔性器件？
从目前的研究和应用趋势看，二维材料在柔性器件中的落地方向主要集中在几个领域。
柔性传感器
包括压力传感、应变传感、气体传感、生物传感等。二维材料具备表面敏感、高比表面积、超薄贴附和易集成的特点，非常适合做贴肤、贴面或可穿戴型传感器。对于这类器件来说，材料不仅要灵敏，还要能在弯曲和反复形变下维持输出稳定。
柔性光电探测器
石墨烯、MoS₂、WSe₂、黑磷等二维材料，近年来在柔性光探测方向都受到广泛关注。它们可以用于构建轻薄、可弯折、可贴附的光电响应器件，应用场景覆盖可穿戴光监测、柔性成像、低功耗探测等方向。
柔性电极与透明导电部件
传统透明导电材料在弯折条件下容易出现裂纹和性能衰减，而二维材料在透明性、导电性和柔性之间提供了更好的平衡。无论是柔性显示、透明电极，还是柔性储能和导电薄膜方向，二维材料都在持续拓展应用空间。
PART.06
真正的难点在于“稳定性”

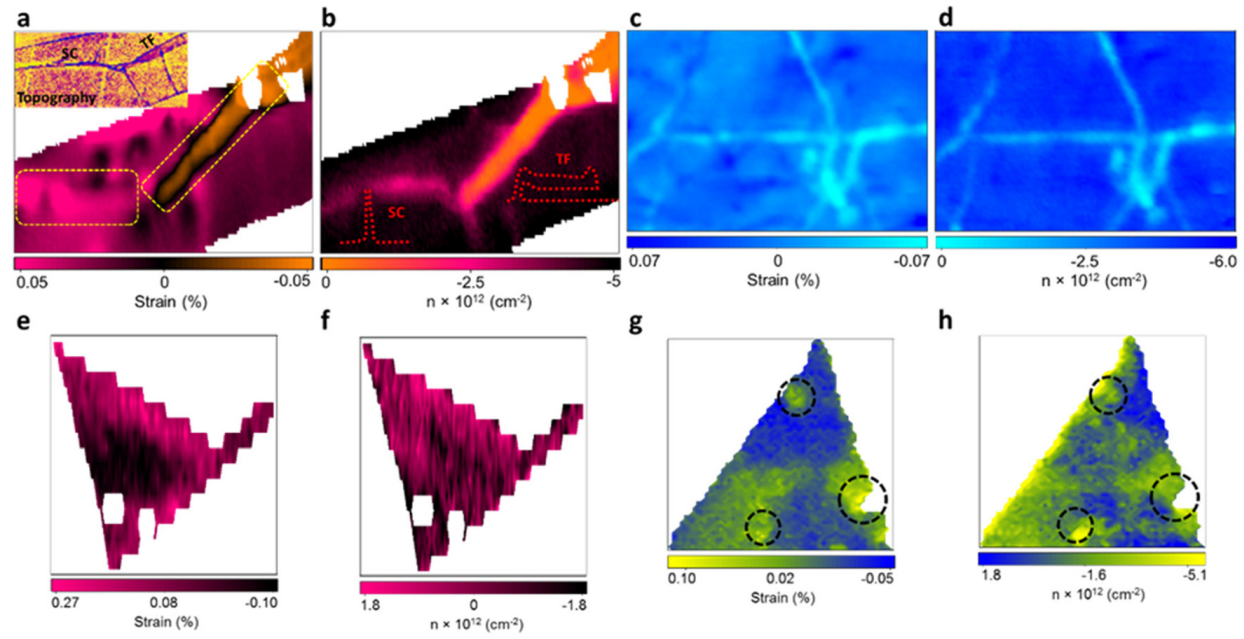

石墨烯与MOS2缺陷区域的应变与掺杂分布映射图。包含机械剥离与CVD样品的对比分析，揭示了褶皱、折叠等结构缺陷对材料局部电子特性的调控规律。
虽然二维材料在柔性器件中很有潜力，但真正进入器件阶段后，问题也会变得非常具体。
首先，是转移过程中的残留、褶皱、裂纹、气泡和污染问题。很多时候，样品表面看起来已经“转上去了”，但界面并不理想，局部应变和残留物会直接影响后续器件性能。
其次，是重复性和一致性问题。实验室里做出一个样品并不难，难的是多次重复之后是否还能维持相近的界面状态和器件表现。对于柔性器件来说，这一点尤其重要。
再次，是弯折下的长期可靠性。器件不是第一次弯曲能工作就够了，还要考虑循环弯折后的性能保持、局部失效、界面脱层等问题。
因此，二维材料适合做柔性器件，并不意味着工艺本身就简单。恰恰相反，它对前期转移、对位、堆叠和界面控制提出了更高要求。
PART.07
结语

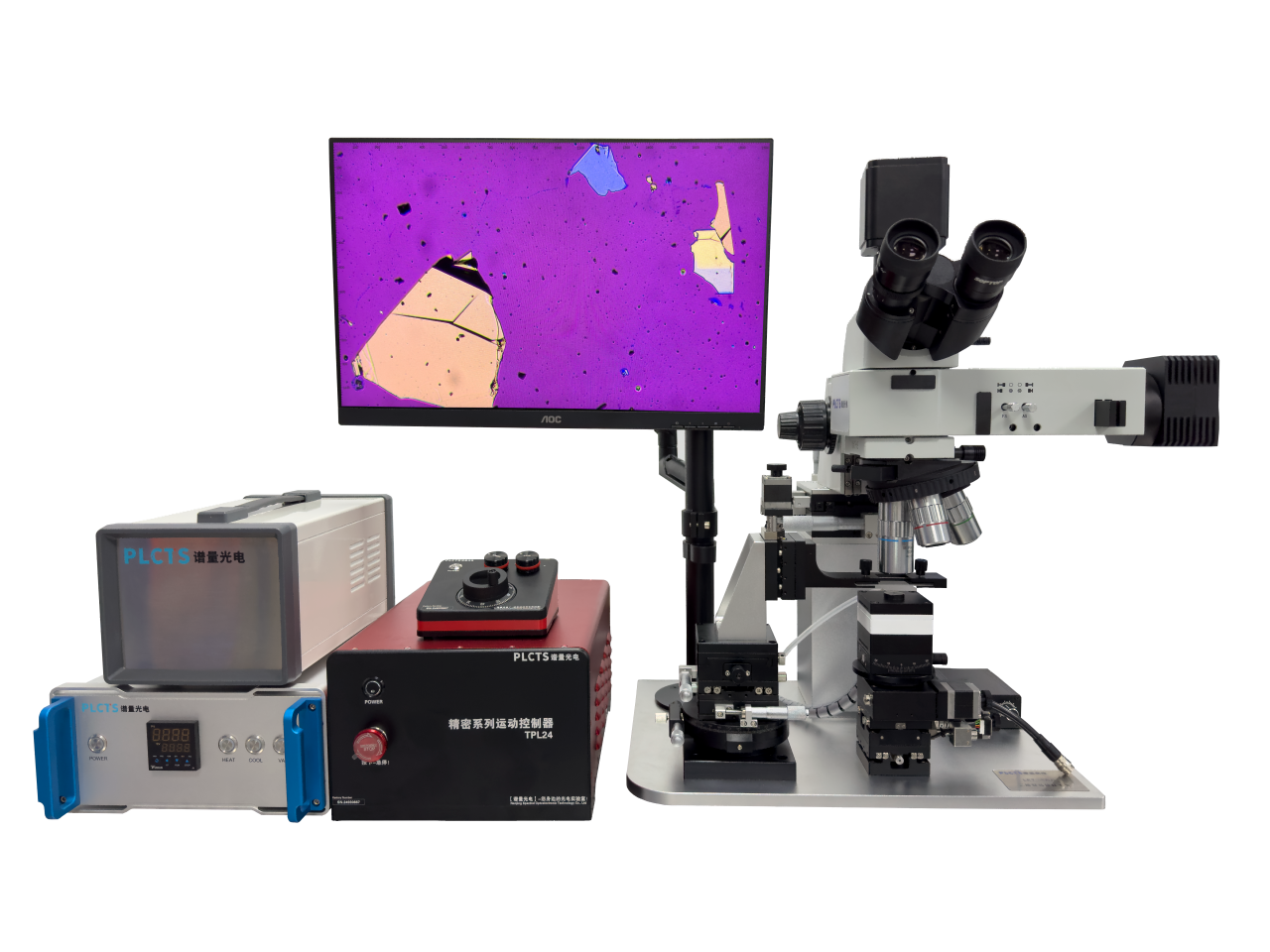

谱量光电LET-S高分辨电动二维材料转移平台
从材料研究走向柔性器件，关键不只是“转上去”，而是能否更稳定地完成对位、转移和堆叠，并将界面状态控制在可评估、可重复的范围内。对于这类前期研发工作，一套兼顾显微观察、精细操作与高稳定性温控能力的转移平台，往往更有助于提升实验效率和工艺一致性。谱量光电 LET-S 高分辨电动二维材料转移平台面向二维材料精细转移和异质结构构建，适用于前期样品验证、工艺摸索和结构开发。先把“转得准、叠得稳、看得清”做扎实，再推进后续工艺优化与应用拓展。
