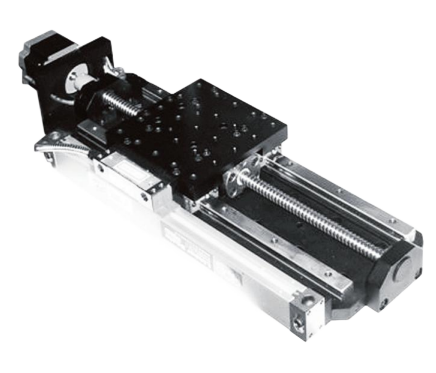

GTS5 光栅尺型电动平移台技术优势：● 在GTS3系列方导轨电动平移台基础上加装光栅尺，配合控制器实现闭环控制，定位精度更高；● 采用进口高品质滚珠螺杆驱动，
|
● 在GTS3系列方导轨电动平移台基础上加装光栅尺，配合控制器实现闭环控制，定位精度更高；
● 采用进口高品质滚珠螺杆驱动，重复定位精度高，寿命长；
● 螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高度往复使用；
● 步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小；
● 两端装有零位和限位开关，方便准确定位和保护产品；
● 底座有标准孔距的螺纹孔和通孔，方便安装固定；
● 精密线性滑块导轨(方形，整体与底板连接简称方导轨)，运动舒适，承载大，适合单轴重载或多轴组合使用；
| 型号 | GTS550 | GTS5100 | GTS5150 | GTS5200 | GTS5300 |
|---|---|---|---|---|---|
| 行程 | 50mm | 100mm | 150mm | 200mm | 300mm |
| 台面尺寸 | 160mm × 160mm | ||||
| 螺杆导程 | 5mm | ||||
| 分辨率 | 0.0015625mm（8 细分） | 0.003125mm（8 细分） | |||
| 重复定位精度 | ±0.001mm | ||||
| 绝对位置精度 | ±0.003mm | ||||
| 最大速度 | 20mm/s | 40mm/s | |||
| 轴向间隙 | 0.03mm | ||||
| 标配电机 | 步进电机 | ||||
| 额定工作电流 | 1.7A | ||||
| 中心负载 | 30kg | ||||
| 自重 | 5.2kg | 5.7kg | 6.2kg | 6.7kg | 7.7kg |

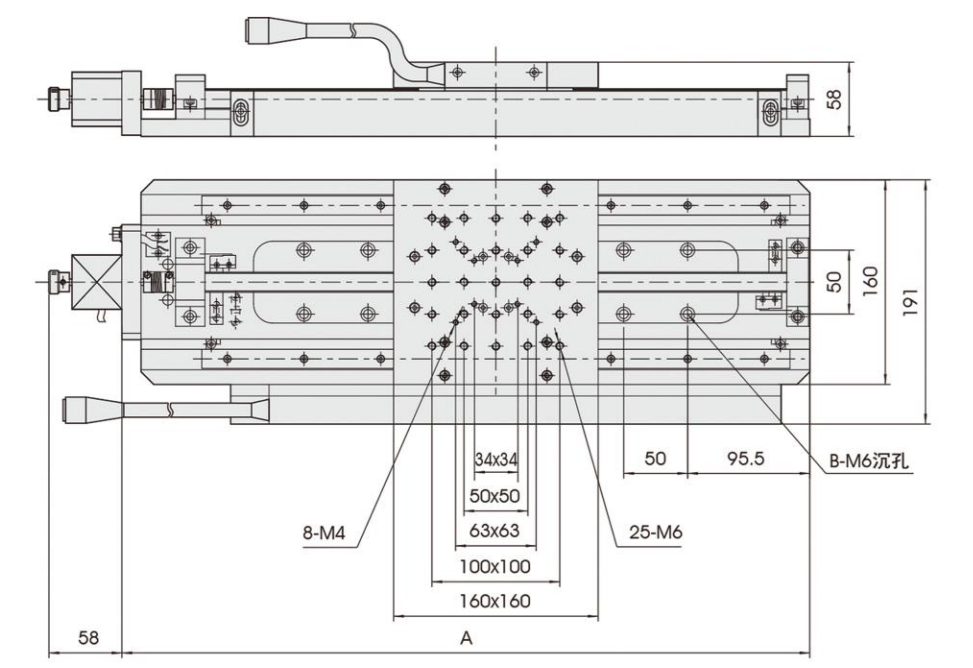

| 型号 | GTS550 | GTS5100 | GTS5150 | GTS5200 | GTS5300 |
|---|---|---|---|---|---|
| A(mm) | 288 | 338 | 388 | 438 | 538 |
| B(mm) | 4 | 4 | 8 | 10 | 14 |
