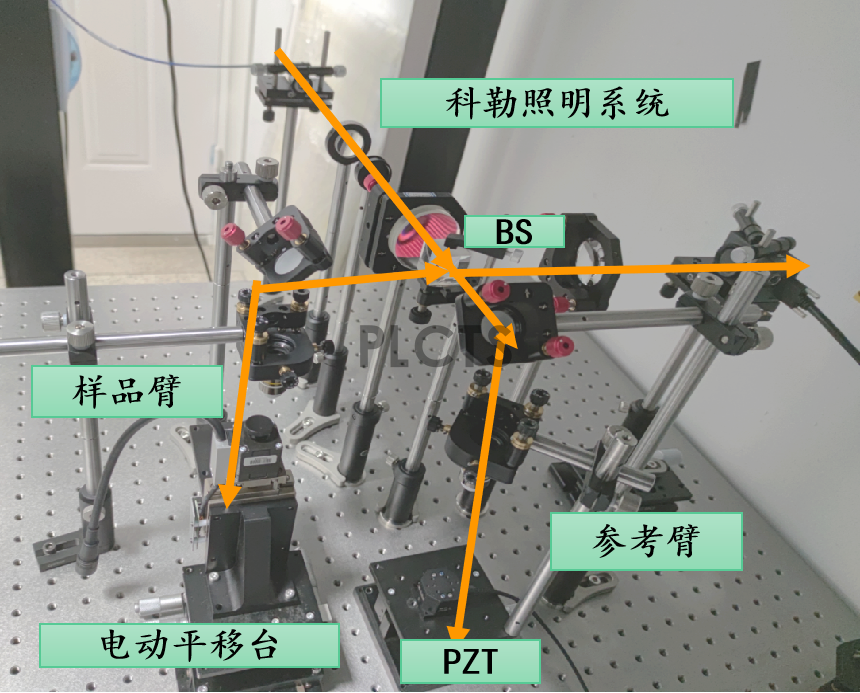

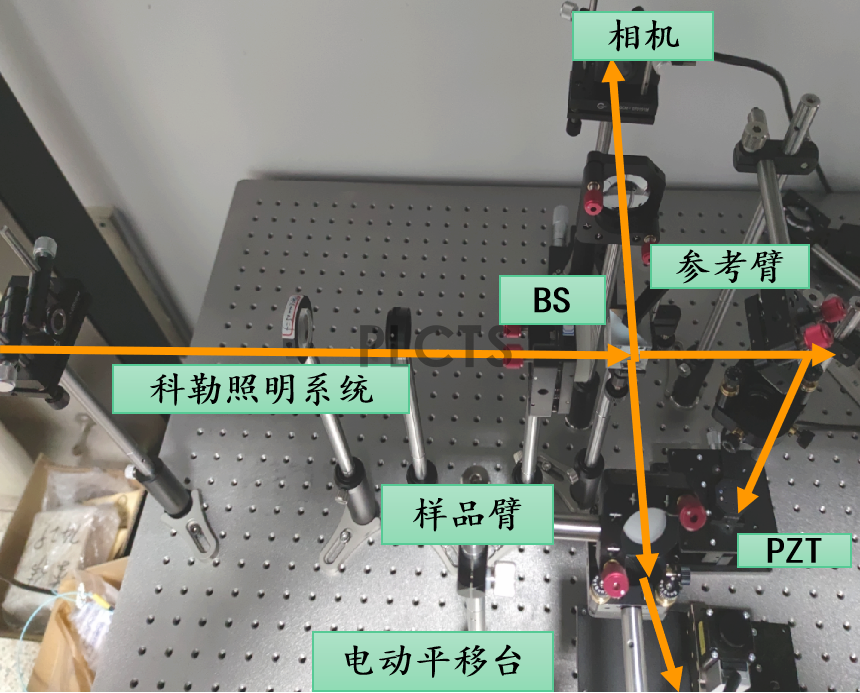

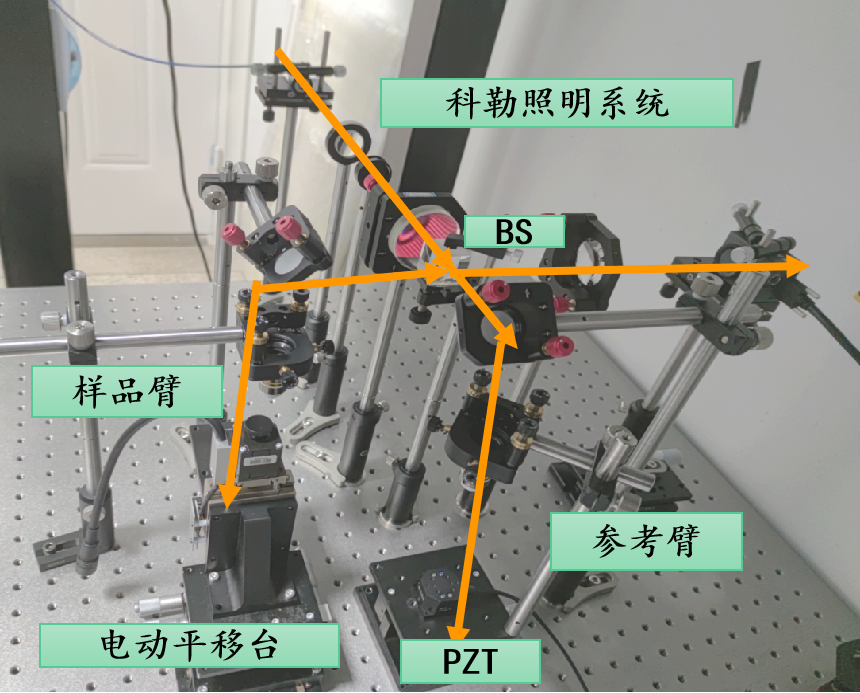

谱量光电针对高校教学实验需求，提供全场时域OCT系统相关实验系统，主要包括科勒照明光路实验、基于宽谱光源（白光）的迈克尔逊干涉实验、白光相干长度测量及滤光片对干涉现象影响实验、基于白光干涉针对表面轮廓纳米级形貌测量实验、全场时域光学相干层析成像实验、全场时域光学相干层析成像中分辨率对比与焦面补偿实验，让学生了解时域相干层析成像系统中各光路模块原理。谱量提供OCT系统的全套定制服务，满足客户在教学与科研中的实际需求，便于客户对光学相干层析成像技术进行创新与深入研究。
本实验探讨柯勒照明（Köhler Illumination）光路的构建及其在显微成像中的作用。
柯勒照明是一种标准显微照明技术，通过聚焦光源在聚光镜孔径光阑上，并将视场光阑的图像聚焦在样本平面上，实现均匀、明亮的照明。
实验目标包括理解柯勒照明原理、掌握光路搭建方法，并优化照明参数以获得高质量显微图像。实验步骤涵盖光源调整、聚光镜调节及照明效果观察。关键参数如聚光镜高度、视场光阑和孔径光阑对成像质量有显著影响。
实验结果表明，正确的柯勒照明设置可有效提升图像均匀性、对比度和分辨率。此外，实验对比柯勒照明与临界照明，强调其在荧光显微镜、高分辨率成像等领域的应用优势。
本实验基于迈克尔逊干涉仪，研究宽谱光源（白光）下的光干涉现象及其在光学测量中的应用。
迈克尔逊干涉仪利用光的分振幅干涉原理，将光束分成两束并在合束后形成干涉条纹，可用于测量光波长、折射率及光源的相干长度。
实验目标包括理解干涉仪结构、调节白光干涉条纹，观察干涉现象。实验过程中，通过调整反射镜角度和光路长度，观察干涉条纹的变化，并记录条纹间距、相干长度等参数。
实验结果表明，在白光照明下，通过测量干涉条纹的变化，可计算出光的相干长度及折射率。实验验证了迈克尔逊干涉仪在高精度光学测量中的应用价值，为光学研究提供了重要支持。
本实验利用迈克尔逊干涉仪测量白光的相干长度，并通过不同带宽的滤光片观察干涉现象的变化。
相干长度是衡量光波保持相干性的距离，受光源的光谱带宽影响，光谱越窄，相干长度越长，干涉条纹越清晰。
实验首先通过白光光源进行初始调节，观察干涉条纹，并记录光程差变化下干涉条纹的清晰度，进而测量白光的相干长度。在此基础上，选取不同带宽的滤光片（±10nm、±50nm），分析其对干涉现象的影响。
实验结果表明，未滤波的白光相干长度较短（约 1 μm），随着滤光片带宽的缩小，相干长度显著增加，干涉条纹更清晰。实验验证了相干长度与光谱带宽的关系，进一步加深了对光相干性的理解。
本实验利用白光干涉仪测量分辨率目标板金属膜层的表面轮廓起伏，并评估其厚度是否在 100nm 附近。
白光干涉仪通过宽光谱干涉原理，结合 CCD 相机和计算机分析，能够高精度测量物体表面的微观结构。
实验目标包括理解分辨率目标板的结构，掌握白光干涉仪的工作原理，并通过干涉条纹分析表面轮廓。实验采用相移法测量干涉相位差，结合相位展开技术，恢复完整的相位分布，从而计算表面轮廓的高度变化。
实验结果显示，分辨率目标板的表面轮廓起伏可通过干涉条纹的变化精确测量，并能生成3D表面形貌图。实验验证了白光干涉技术在微纳结构测量中的高分辨率特性，为光学检测与表面计量提供了重要支持。
本实验研究全场时域光学相干层析成像（FF-OCT）技术，探讨其工作原理及实验实现。
FF-OCT采用低相干光源和迈克尔逊干涉仪结构，通过测量生物组织反射光的振幅和相位信息，获取样品的高分辨率内部结构。
实验目标包括理解FF-OCT的基本原理，学习搭建光路并调节干涉条纹，掌握四步相移法进行相位调制，并通过改变参考臂光程获取不同深度的层析信息。实验采用宽带低相干光源，利用相移法滤除背景噪声，并通过计算机解析干涉信号以重建样品内部结构。
实验结果表明，FF-OCT 能够高效获取样品不同深度的层析信息，并提供高分辨率成像。通过调节光程差，可选择性探测不同层面结构。实验验证了FF-OCT在生物医学成像中的应用价值，为光学相干断层成像（OCT）技术的发展提供了实践支持。
本实验研究全场时域光学相干层析成像（FF-TD-OCT）中的分辨率特性及焦面补偿方法。
FF-TD-OCT 采用 Linnik 型干涉结构，结合高孔径物镜，实现高分辨率成像。通过四步相移法提取层析图像，并分析焦面与相干面的匹配对成像质量的影响。
实验目标包括掌握 FF-OCT 系统的光路搭建，利用四步移相法提取特定深度层析图像，并研究焦面与相干面的对准对分辨率的优化。实验采用宽带低相干光源，计算横向和纵向分辨率，并通过光程补偿调整焦面位置，使成像质量达到最佳。
实验结果表明，焦面与相干面匹配后，OCT断层图像的分辨率显著提高。横向分辨率受物镜数值孔径影响，纵向分辨率由光源带宽决定。实验验证了焦面补偿对高精度层析成像的重要性，为生物医学和材料科学中的光学测量提供了优化方案。
