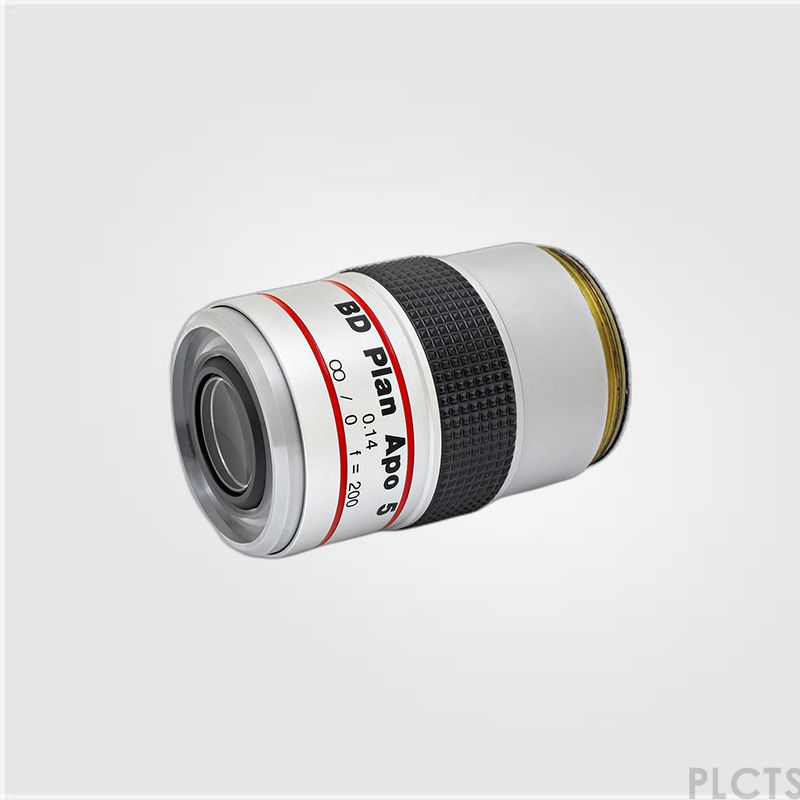

三丰（Mitutoyo）的 BD Plan Apo 系列物镜是专为明视场和暗视场观察设计的高性能光学元件，具有以下特点：1.明视场或暗视场观察 2.无限远校正 3.长工作距离 4. 平场复消色差设计。该系列物镜广泛应用于需要高精度和高分辨率的显微观察领域，适合检测对象表面的划痕、凹凸等细节。
| 品名 | 货号 | 数值孔径 NA | 工作距离 WD(mm) | 焦距 f(mm) | 分辨力 R(μm) | 物镜单体的焦深 ±D.F.(μm) | 实际视场(mm) ⌀24目镜 | 实际视场(mm) 1/2吋相机 (纵×横) | 质量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| BD Plan Apo | |||||||||
| BD Plan Apo 2× ※1 | 378-831-7 | 0.055 | 34.0 | 100 | 5.0 | 91 | 12 | 2.4×3.2 | 340 |
| BD Plan Apo 5× | 378-832-7 | 0.14 | 34.0 | 40 | 2.0 | 14 | 4.8 | 0.96×1.28 | 350 |
| BD Plan Apo 7.5× | 378-830-7 | 0.21 | 34.0 | 26.67 | 1.3 | 6.2 | 3.6 | 0.64×0.85 | 350 |
| BD Plan Apo 10× | 378-833-7 | 0.28 | 20.0 | 20 | 1.0 | 3.5 | 2.4 | 0.48×0.64 | 350 |
| BD Plan Apo 20× | 378-834-7 | 0.42 | 20.0 | 10 | 0.7 | 1.6 | 1.2 | 0.24×0.32 | 400 |
| BD Plan Apo 50× | 378-835-7 | 0.55 | 13.0 | 4 | 0.5 | 0.9 | 0.48 | 0.10×0.13 | 440 |
| BD Plan Apo 100× | 378-836-7 | 0.70 | 6.0 | 2 | 0.4 | 0.6 | 0.24 | 0.05×0.06 | 460 |
| BD Plan Apo HR | |||||||||
| BD Plan Apo HR 50× | 378-845-7 | 0.75 | 5.2 | 4 | 0.4 | 0.49 | 0.48 | 0.10×0.13 | 530 |
| BD Plan Apo HR 100× | 378-846-7 | 0.90 | 1.3 | 2 | 0.3 | 0.34 | 0.24 | 0.05×0.06 | 545 |
| 物镜组合 | |||||||||
| 物镜组合 D1 | 378-931 | A set of BD Plan Apo 10×, 20×, 50× and 100× | |||||||
| 物镜组合 D2 | 378-932 | A set of BD Plan Apo 2×, 5×, 10×, and SL20× | |||||||
| 物镜组合 D3 | 378-933 | A set of BD Plan Apo 5×, 10×, 20×, and 50× | |||||||
上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
※1 观察反射率较低的检测对象时，建议搭配使用1/4波长板B(No.02ALN380)和偏光装置。注)工作距离会缩短4mm。
