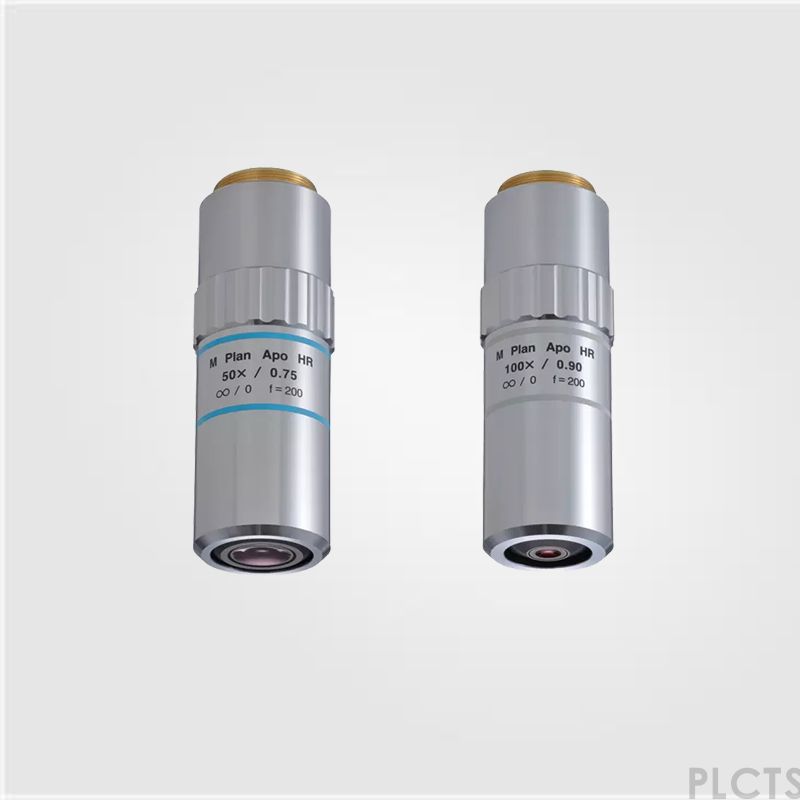

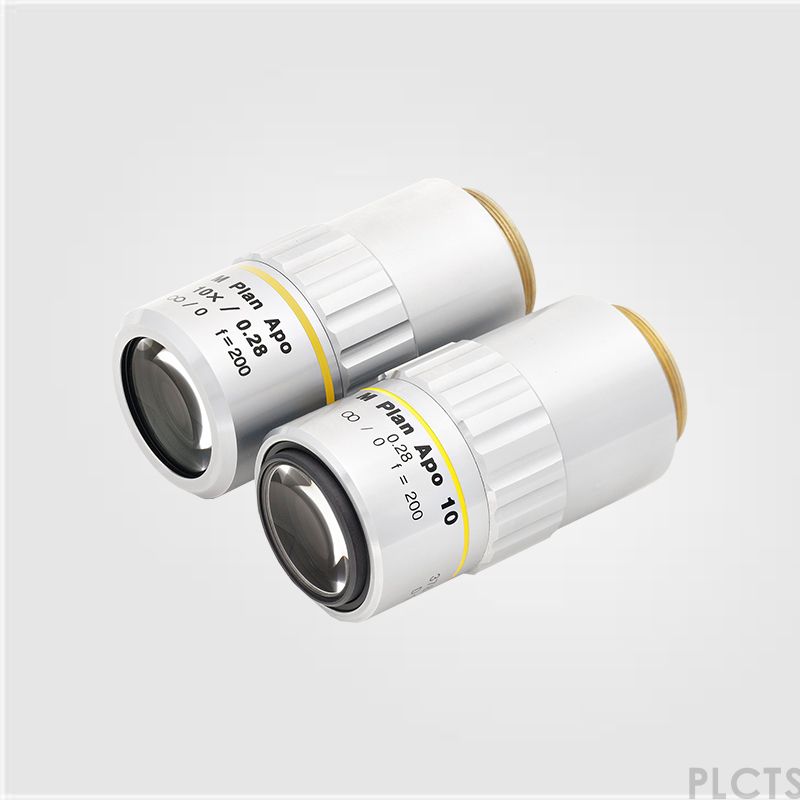

三丰 (Mitutoyo) M Plan APO 系列物镜是一种高性能的无穷远长工作距离物镜，常用于精密显微镜和光学系统中。具有以下特点：1.平场复消色差设计 2.长工作距离 3.无限远校正 4.多种放大倍率可选
| 品名（M Plan Apo） | 货号 | 数值孔径 NA | 工作距离 WD(mm) | 焦距 f(mm) | 分辨力 R(μm) | 物镜单体的焦深 ±D.F.(μm) | 实际视场(mm) ⌀24目镜 | 实际视场(mm) 1/2吋相机 (纵×横) | 质量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| M Plan Apo | |||||||||
| M Plan Apo 1× ※1 | 378-800-12 | 0.025 | 11.0 | 200 | 11.0 | 440 | 24 | 4.8×6.4 | 300 |
| M Plan Apo 2× ※2 | 378-801-12 | 0.055 | 34.0 | 100 | 5.0 | 91 | 12 | 2.4×3.2 | 220 |
| M Plan Apo 5× | 378-802-12 | 0.14 | 36.5 | 40 | 2.0 | 14 | 4.8 | 0.96×1.28 | 262 |
| M Plan Apo 7.5× | 378-807-3 | 0.21 | 35.0 | 26.67 | 1.3 | 6.2 | 3.2 | 0.64×0.85 | 270 |
| M Plan Apo 10× | 378-803-3 | 0.28 | 33.5 | 20 | 1.0 | 3.6 | 2.4 | 0.48×0.64 | 290 |
| M Plan Apo 20× | 378-804-3 | 0.42 | 20.0 | 10 | 0.7 | 1.4 | 1.2 | 0.24×0.32 | 320 |
| M Plan Apo 50× | 378-805-3 | 0.55 | 13.0 | 4 | 0.5 | 0.7 | 0.48 | 0.10×0.13 | 370 |
| M Plan Apo 100× | 378-806-3 | 0.70 | 6.0 | 2 | 0.4 | 0.6 | 0.24 | 0.05×0.06 | 420 |
| M Plan Apo HR | |||||||||
| M Plan Apo HR 5× ※3 | 378-787-16 | 0.21 | 27.0 | 40 | 1.3 | 6.2 | 4.8 | 0.96×1.28 | 285 |
| M Plan Apo HR 10× ※3 | 378-788-15 | 0.42 | 17.0 | 20 | 0.7 | 1.4 | 2.4 | 0.48×0.64 | 455 |
| M Plan Apo HR 50× | 378-814-4 | 0.75 | 4.5 | 4 | 0.4 | 0.3 | 0.32 | 0.06×0.08 | 460 |
| M Plan Apo HR 100× | 378-815-4 | 0.90 | 1.3 | 2 | 0.3 | 0.2 | 0.16 | 0.03×0.04 | 410 |
上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
※1 观察反射率较低的检测对象时，建议搭配使用与所用显微镜相对应的偏光装置。
※2 观察反射率较低的检测对象时，建议搭配使用1/4波长板(No.02ALN370)和偏光装置。注)工作距离会缩短4mm。
※3 安装物镜单体时的规格(根据显微镜的不同，有可能不符合标注规格)。
在垂直反射照明下单独使用时，请使物镜的入射照明光通量达到16.8mm(物镜瞳径)以上。
(特殊订制)
