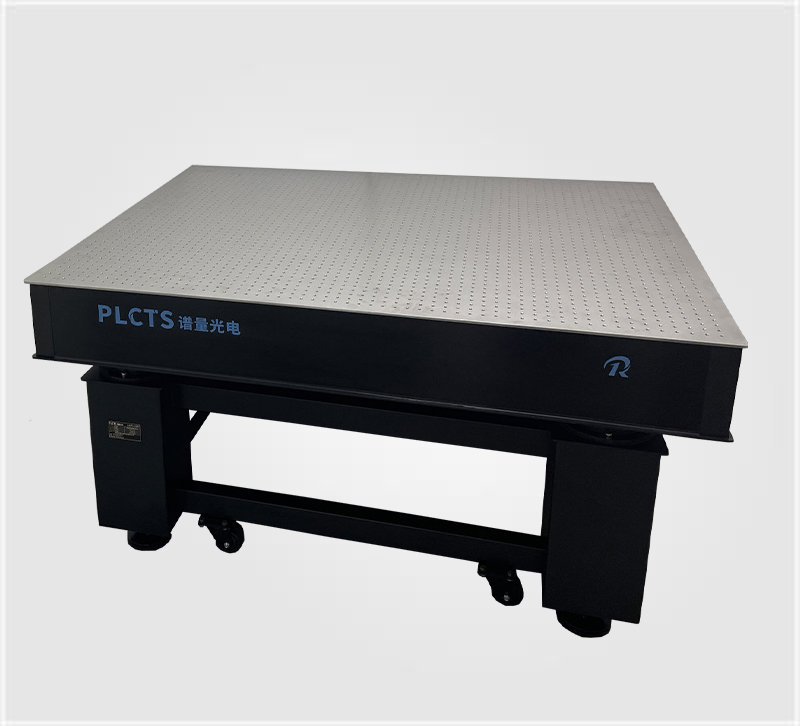

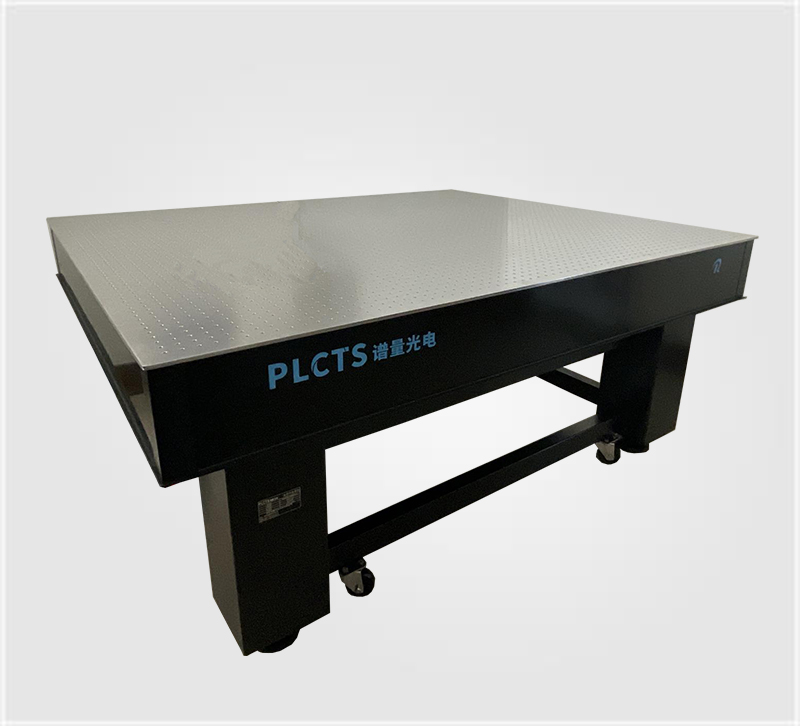

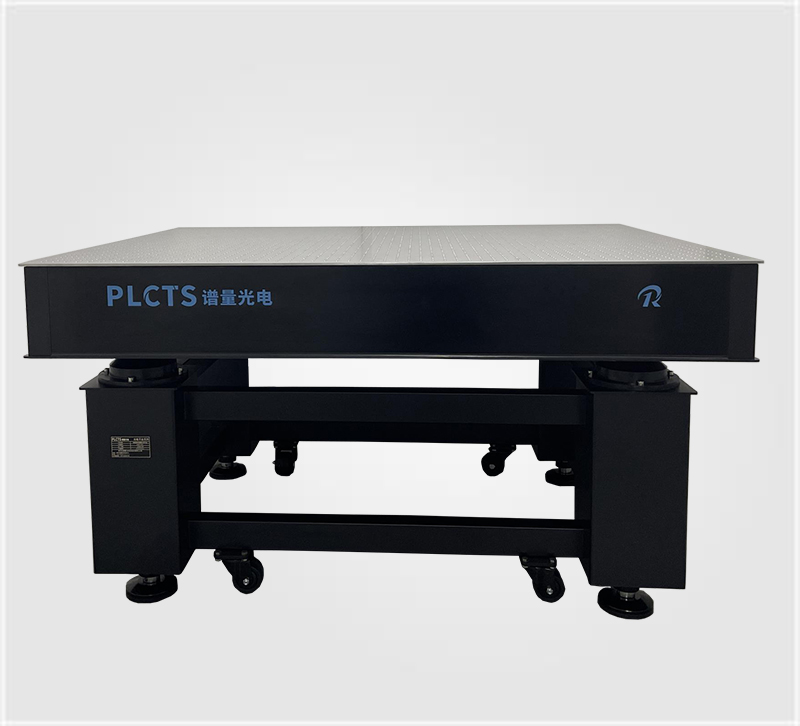

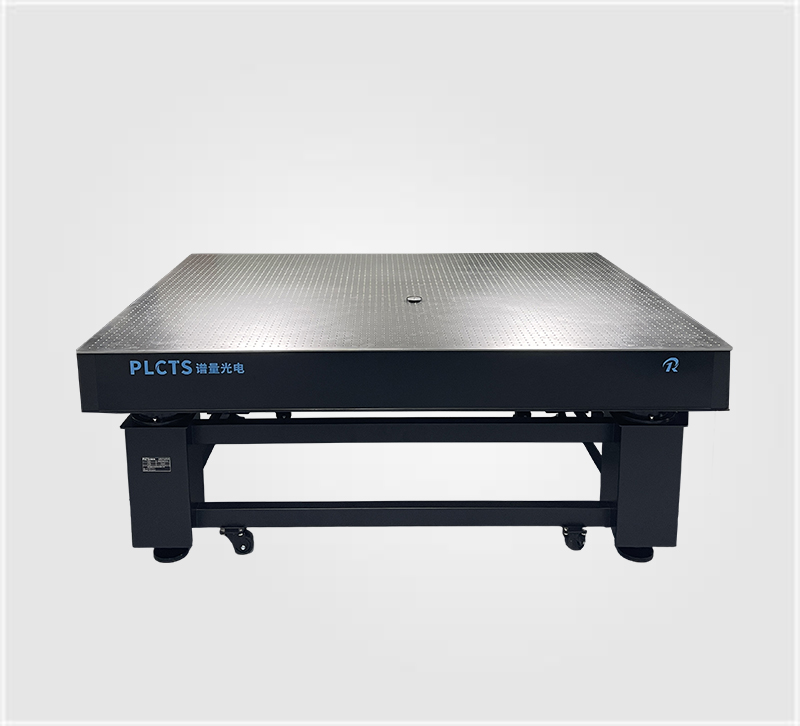

谱量光电研发制造的精密阻尼隔振光学平台，上面板采用优质高导磁SUS430不锈钢，台面内核为三层夹心式蜂窝结构，内核密度大幅度提高，具有优秀的硬重比和刚性，同时保证了较低的固有频率，具备行业较高的隔振效果。上台面采用精密磨削工艺，平面度可达≤0.05mm/㎡，表面粗糙度：<0.6um，回旋打磨工艺清除毛边，达到无反射哑光效果。

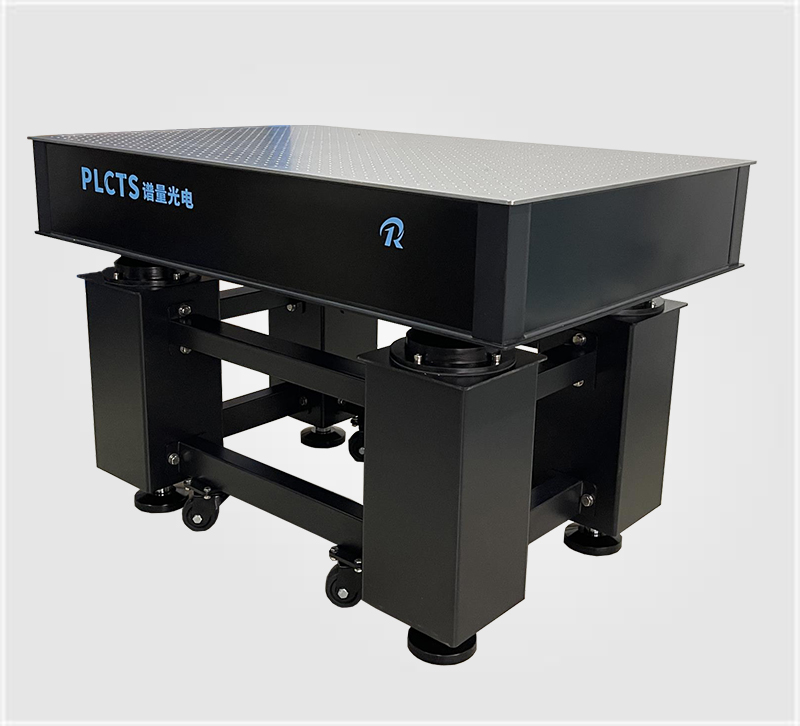

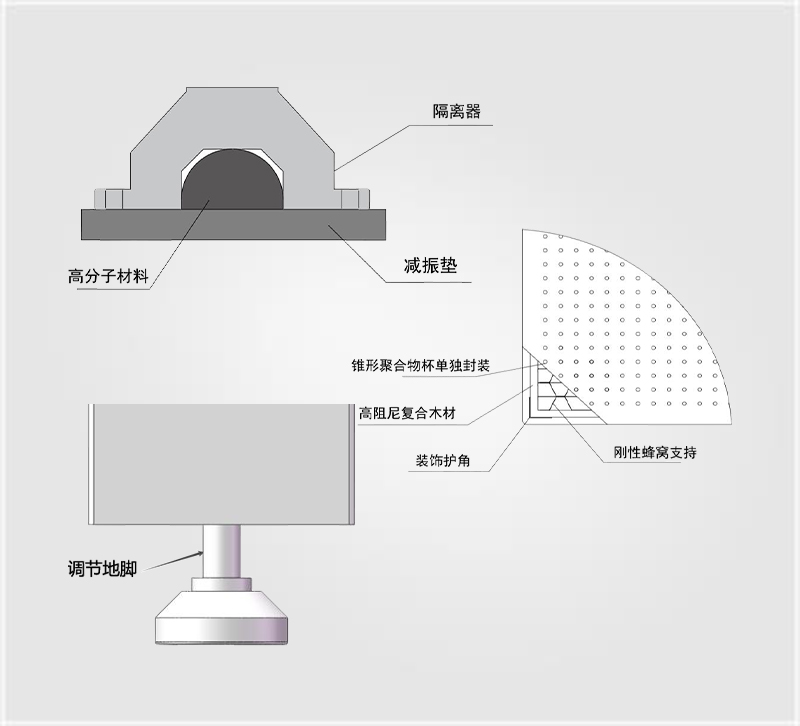

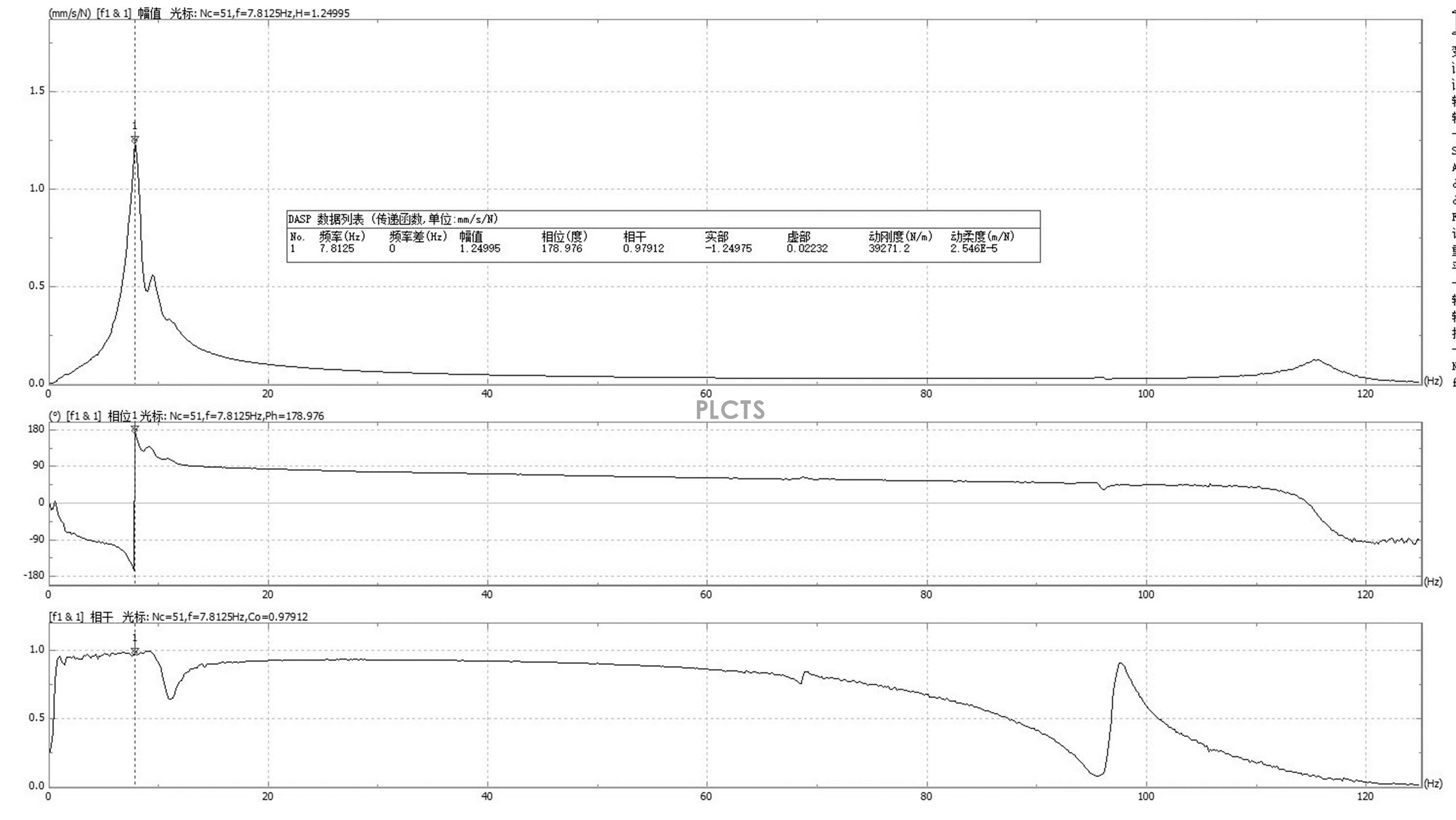

支架采用整体焊接工艺（四支撑或六支撑结构），防止松动及受力不均等情况，保证整体稳定性。支撑腿上方采用专业级精密锥形阻尼减振器，下方采用一级阻尼隔振垫。具有非常优秀的缓冲及隔振性能，固有频率控制在3-8Hz,大幅领先于市面上的普通阻尼隔振平台，适用于隔振要求较高的环境。支架带可升降高度机构和万向可锁紧脚轮，方便移动和调整。高度调整机构位于每个支撑腿下方，可解决地面不平引起的支架扭曲，变形等问题。
技术参数：
| 参数名称 | 参数指标 |
|---|
| 平面度 | ≤0.05mm/m² |
| 表面粗糙度 | <0.6μm |
| 固有频率 | 3-8Hz |
| 振幅 | 5μm |
| 螺孔间距 | 25mm |
| 孔距公差 | ±0.05mm |
| 螺孔规格 | M6（公制） |
| 螺孔公差 | ±0.03mm |
| 载荷能力 | 800Kg/m² |
| 台面厚度 | 100mm/150mm/200mm/250mm/300mm |
| 台面重量 | 120Kg/m²@100厚, 140Kg/m²@200mm厚, 165Kg/m²@300mm厚 (≈) |
产品选型表：
| 产品型号 | 尺寸 (㎜) | 载荷 (kg) | 支撑腿数量 | 支架宽度 (㎜) |
|---|
| PLGZT-06 | 600x600x800 | 800 | 4 | 120x120 |
| PLGZT-075 | 750x750x800 | 800 | 4 | 120x120 |
| PLGZT-0906 | 900x600x800 | 800 | 4 | 120x120 |
| PLGZT-1007 | 1000x700x800 | 800 | 4 | 120x120 |
| PLGZT-1008 | 1000x800x800 | 800 | 4 | 120x120 |
| PLGZT-1208 | 1200x800x800 | 800 | 4 | 120x120 |
| PLGZT-1509 | 1500x900x800 | 1400 | 4 | 200x200 |
| PLGZT-1510 | 1500x1000x800 | 1400 | 4 | 200x200 |
| PLGZT-1609 | 1600x900x800 | 1400 | 4 | 200x200 |
| PLGZT-1812 | 1800x1200x800 | 1400 | 4 | 200x200 |
| PLGZT-2010 | 2000x1000x800 | 1400 | 4 | 200x200 |
| PLGZT-2012 | 2000x1200x800 | 1400 | 4 | 200x200 |
| PLGZT-2015 | 2000x1500x800 | 1400 | 4 | 200x200 |
| PLGZT-2412 | 2400x1200x800 | 1400 | 4 | 200x200 |
| PLGZT-2415 | 2400x1500x800 | 2000 | 4 | 200x200 |
| PLGZT-3010 | 3000x1000x800 | 2000 | 6 | 200x200 |
| PLGZT-3012 | 3000x1200x800 | 2000 | 6 | 200x200 |
| PLGZT-3015 | 3000x1500x800 | 2000 | 6 | 200x200 |
| PLGZT-3512 | 3500x1200x800 | 2000 | 6 | 200x200 |
| PLGZT-3515 | 3500x1500x800 | 2000 | 6 | 200x200 |
| PLGZT-4015 | 4000x1500x800 | 2500 | 6 | 200x200 |
| PLGZT-4215 | 4200x1500x800 | 2500 | 8 | 200x200 |
| PLGZT-4815 | 4800x1500x800 | 2500 | 8 | 200x200 |
| PLGZT-5415 | 5400x1500x800 | 2500 | 12 | 200x200 |
| PLGZT-6015 | 6000x1500x800 | 2500 | 12 | 200x200 |
定制选项：
| 定制方式 | 示意图 | 定制说明 |
|---|

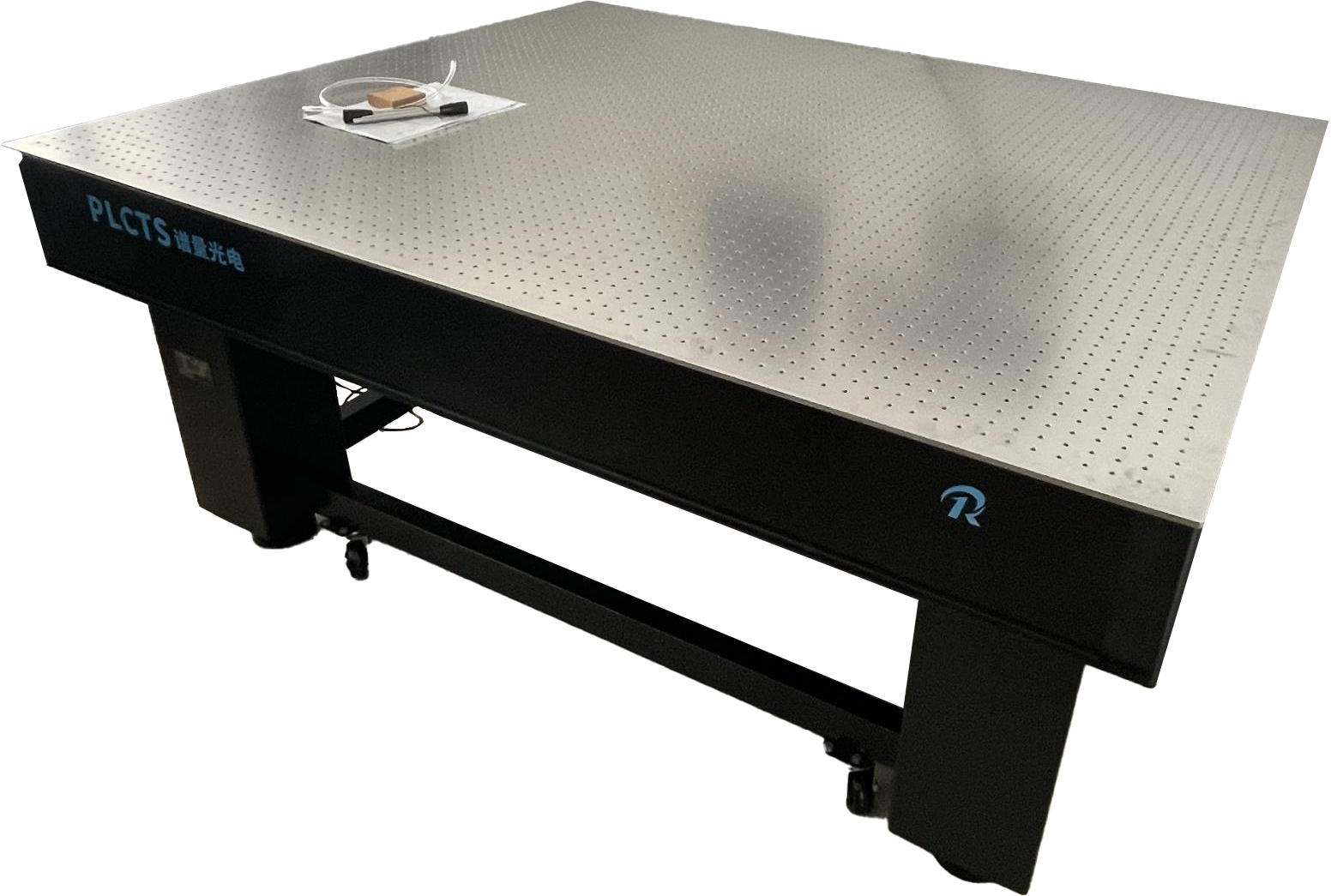

| 无磁定制 |
| 支持（台面）无磁和（台面支架）整体全无磁两种形式 左图为中电某所PLGZQ-1815全无磁精密型气浮隔振光学平台 |
| 非标准尺寸定制 |
| 各种非标准型号尺寸均可定制 左图为2.7x1.5米阻尼隔振光学平台 |

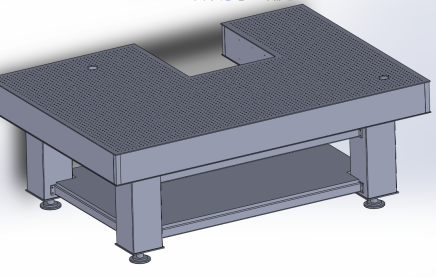

| 异型结构定制 |
|
非标准矩形台面等异型结构来图定制 |
| 各类刻度线定位标识 |
| 刻度线和定位标识定制 |
*各种尺寸规格均可按客户需求定制。
