一、技术原理
谱域光学相干层析成像(Spectral domain OCT, SD-OCT)技术是继时域光学相干层析成像技术发展而来的，它由宽带光源照明的迈克尔逊干涉仪和光谱仪组成，参考臂固定不动从而无需对样品进行轴向扫描，直接测量干涉信号的光谱，对所测的光谱进行快速傅里叶逆变换得到样品不同纵向深度的信息，从而重构出样品的高分辨率三维结构图像。

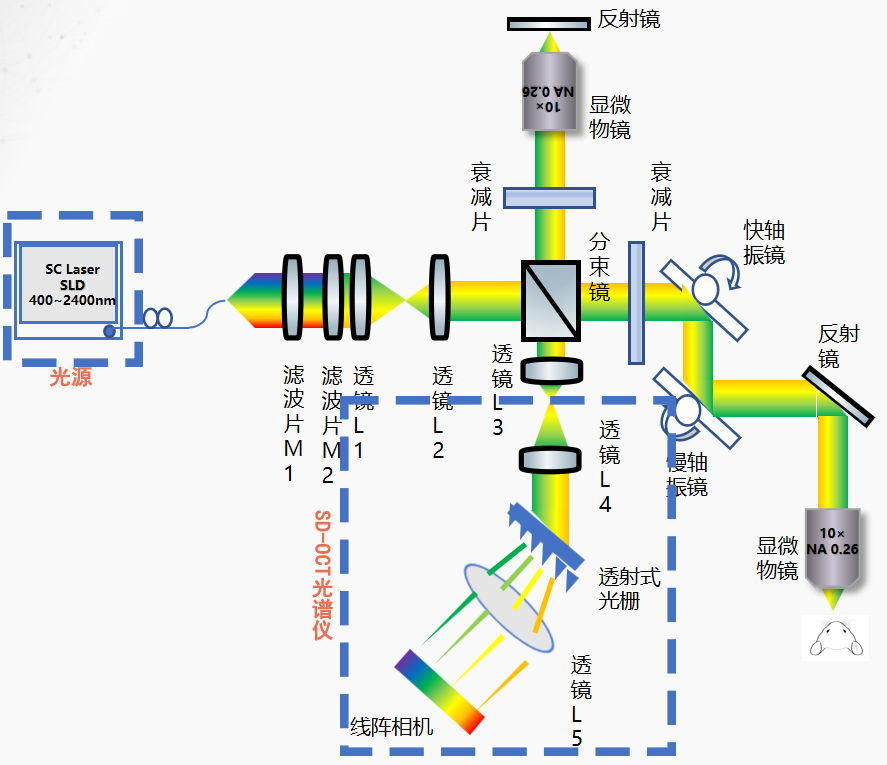

(谱域SD-OCT成像系统原理示意图)
二、系统组成

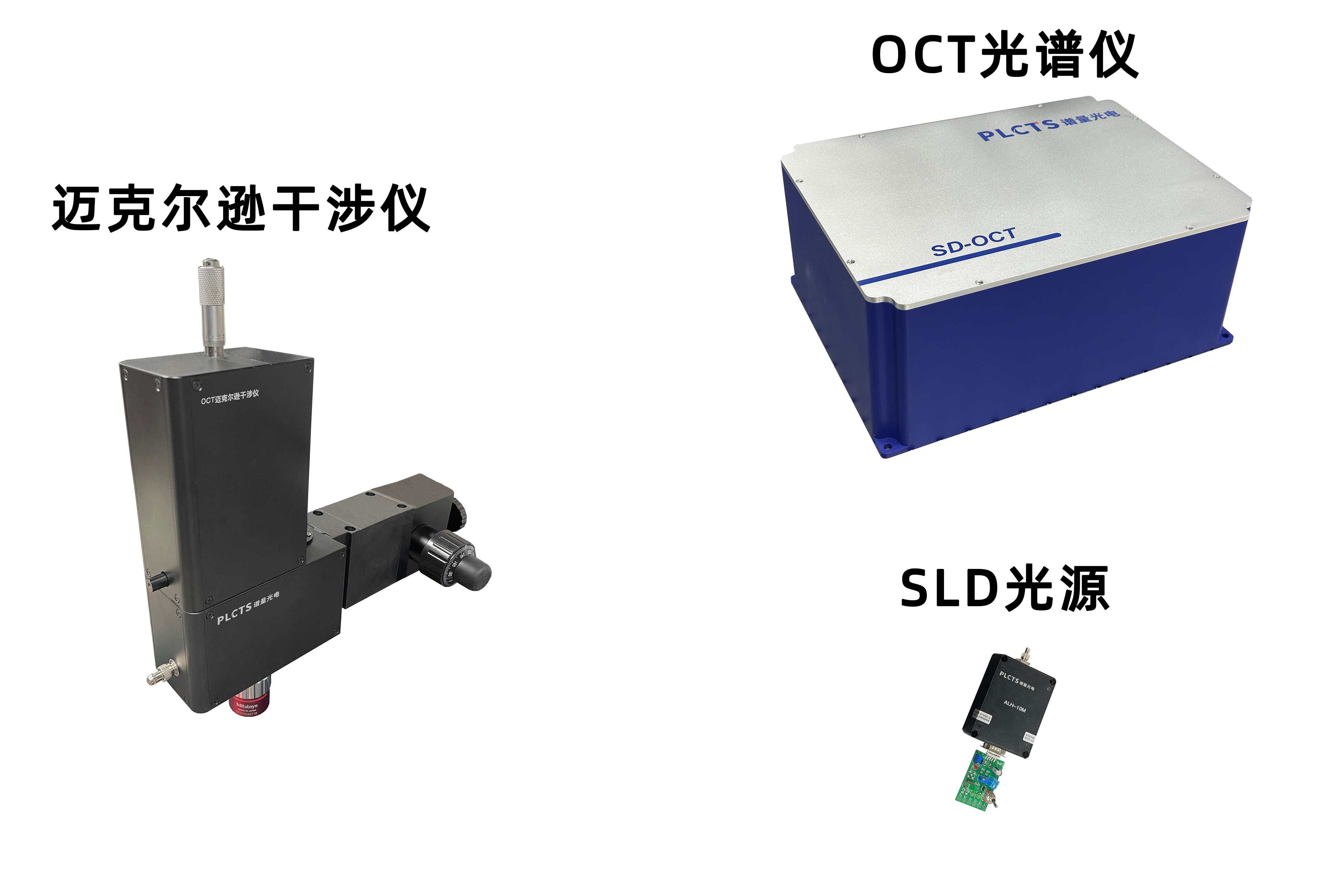

谱域SD-OCT成像系统主要由以下几个部分组成：
- 宽带光源：通常采用低时间相干度的宽带光源，如近红外光源。
- 迈克尔逊干涉仪：是系统的核心部件之一，用于将参考光与样品的后向散射光进行干涉。
- 光谱仪：接收干涉信号，并将其转换为光谱信息，以供后续处理。
- 参考镜和横向扫描装置：参考镜用于提供稳定的参考光路，横向扫描装置则用于对样品进行二维扫描，以获取完整的层析图像。

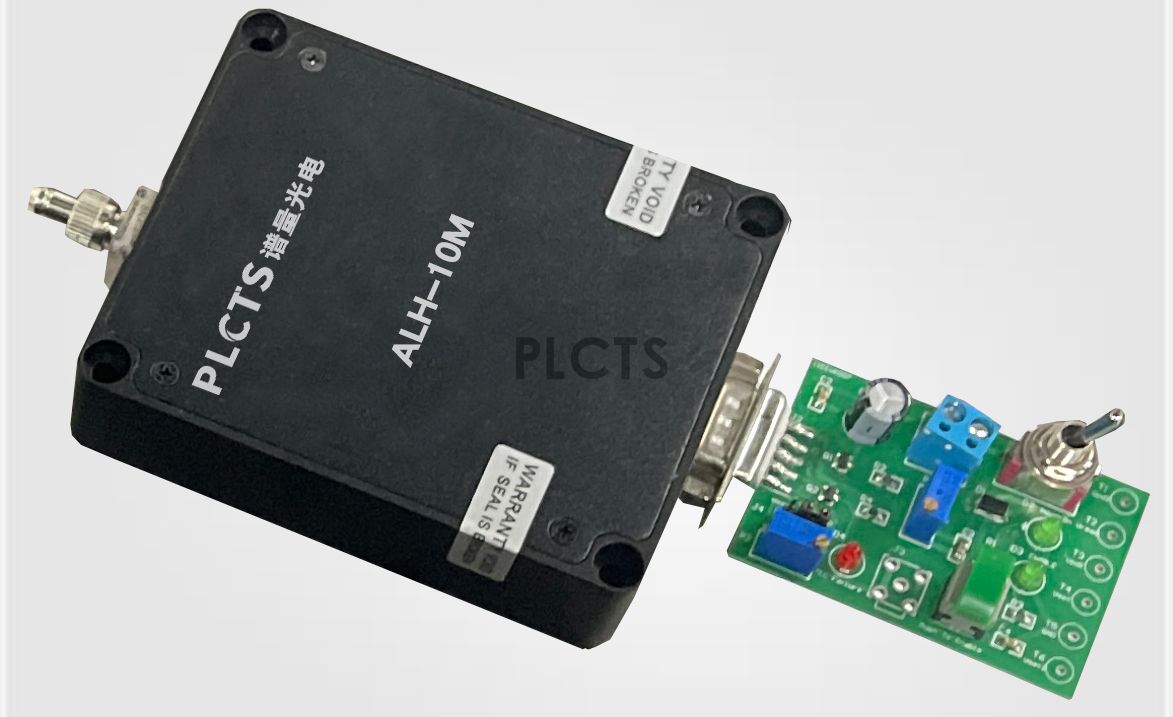

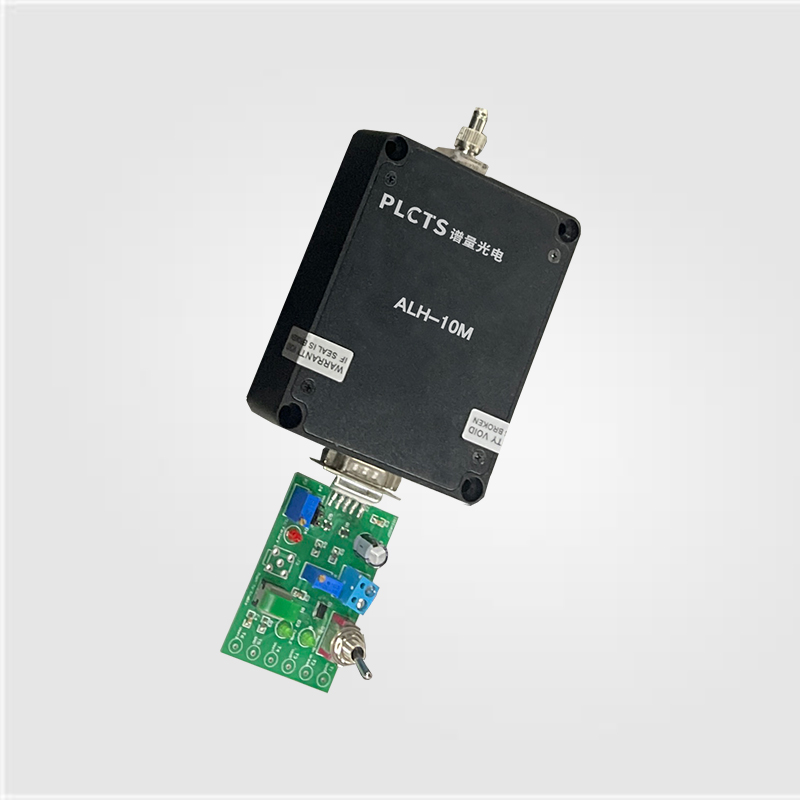

1、宽带光源

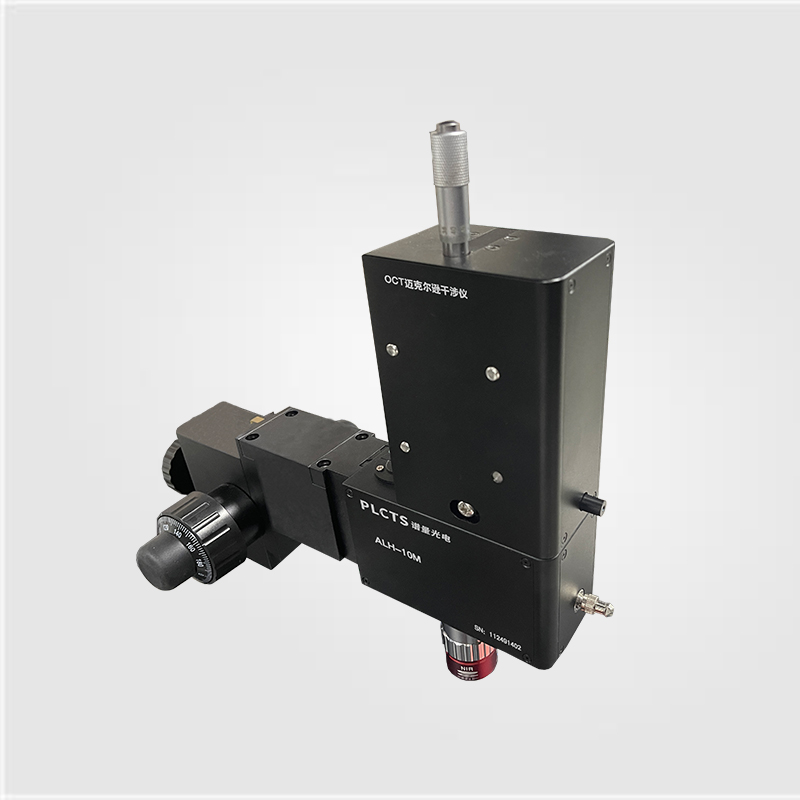

2、迈克尔逊干涉仪

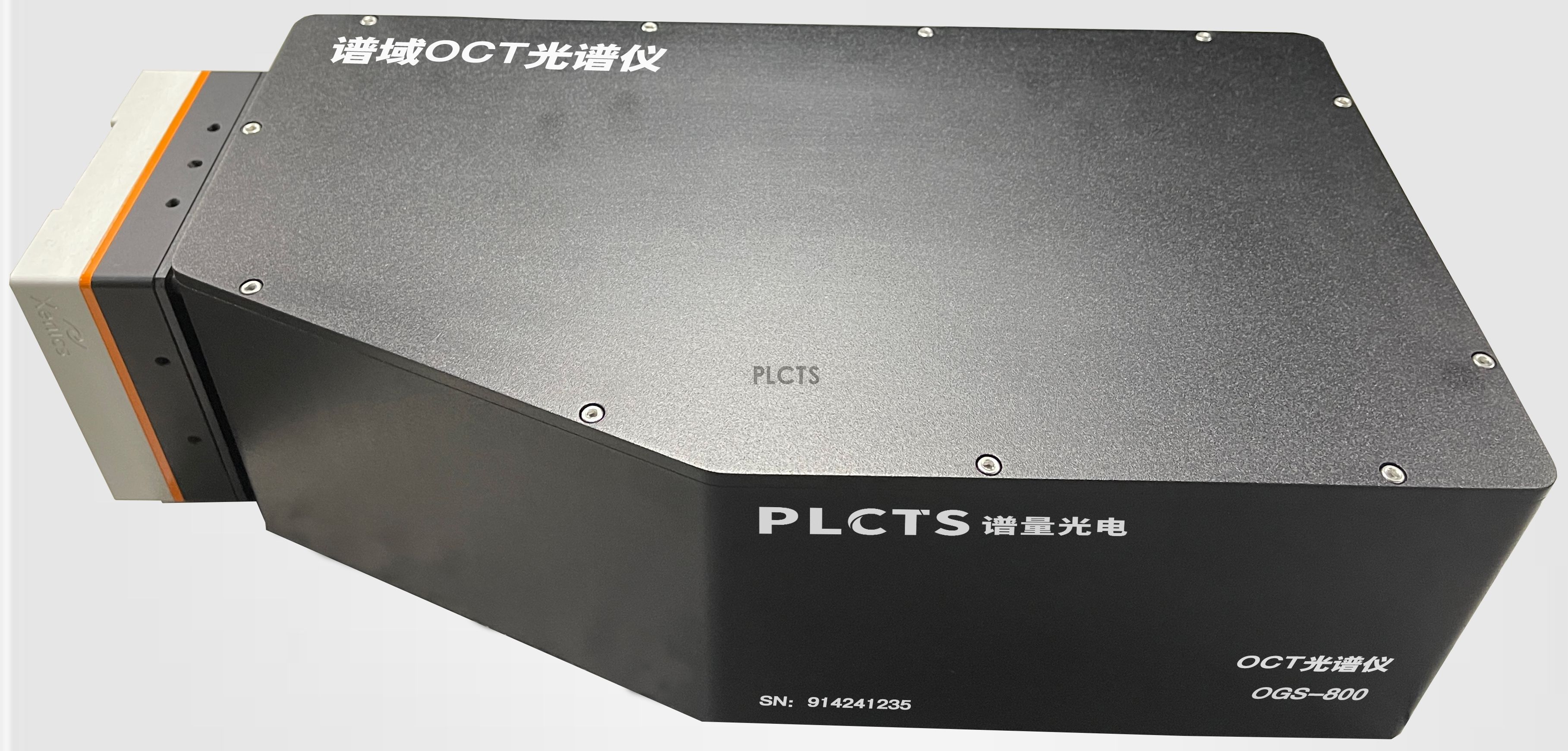

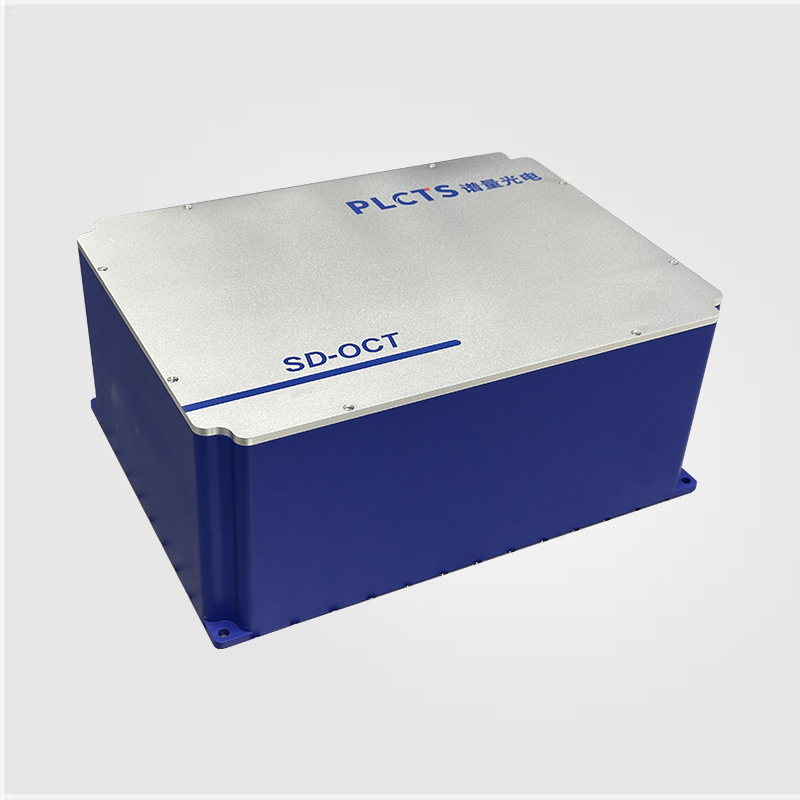

3、光谱仪

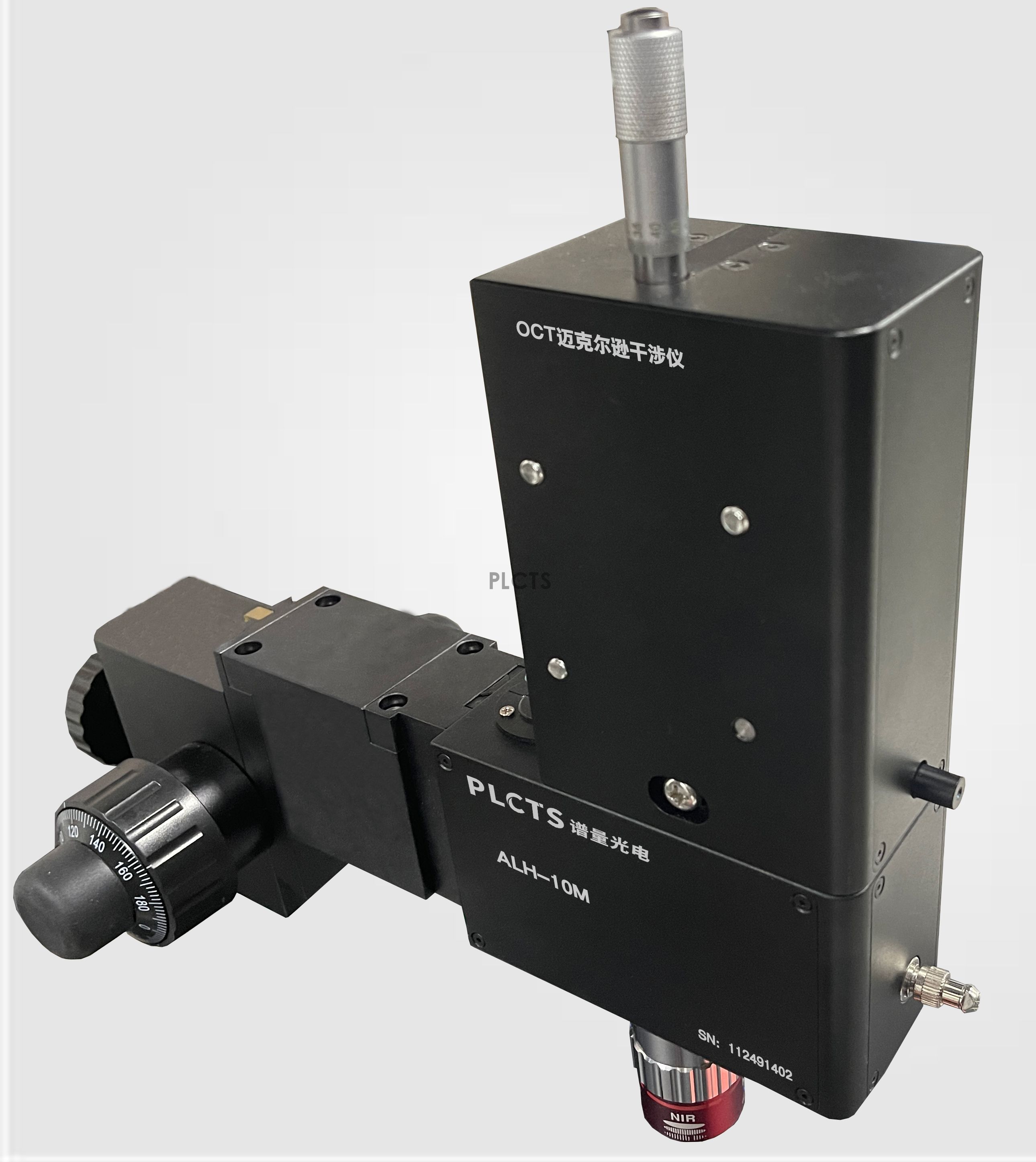

三、迈克逊干涉仪系统介绍：
SD-OCT扫描系统的参考臂位于样品附近，并且封装于扫描系统内，以确保采样臂相对于参考臂的相位稳定性。为适应不同采样距离和反射率(例如，在水中成像)，参考臂光程长度和其光强是可调的。为使色散产生的图像失真最小，我们的OCT系统设计成将参考臂和采样臂长度最大程度地光学匹配。此外通过我司专利化的色散补偿算法，样品的色散效应(例如，通过水或玻璃成像)可被补偿，进一步提高系统成像分辨率。
1、系统组成：
（1） 分光系统
（2）二维横向扫描振镜系统
（3）参考臂、样品臂、合束器
（4）合束器
（5）参考臂光程调节微分头
（6）显微镜头
2、工作过程（如下图）：
- 宽带低相干光源发出的光经过分光镜分成两束。
- 两束光分别反射回来后再次在分光镜处汇合，发生干涉。
- 干涉光进入光谱仪，光谱仪将不同波长的光分离并由探测器（如CCD线阵）同时检测。
- 通过傅里叶变换将光谱信息转换为深度信息，从而重建出样品的断层图像。

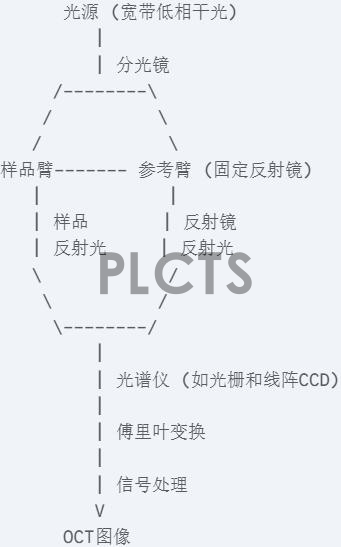

(迈克逊干涉仪原理示意图)
四、SD-OCT光谱仪核心优势：
1、VPH光栅，低偏振依赖，高衍射效率
2、高成像分辨率，提供亚微米级空间分辨率
3、并行数据采集，超快扫描速度
4、非侵入性，快速实时成像
5、深度分辨能力
6、我司专利算法及软件套件，简化数采和分析（色散补偿算法-理论极限轴向分辨）
五、应用领域
1、眼科成像：广泛应用于视网膜、角膜、黄斑等的高分辨率成像
2、皮肤成像：适用于皮肤组织结构的详细成像分析
3、工业检测：对材料内部微结构的无损检测，如半导体、光纤等
4、医学研究：用于生物组织研究、病理检测和细胞结构成像等领域
5、生物组织研究，如细胞结构、组织工程、药物输送
6、基础研究，如光物作用、表界面化学分析
六、应用实拍

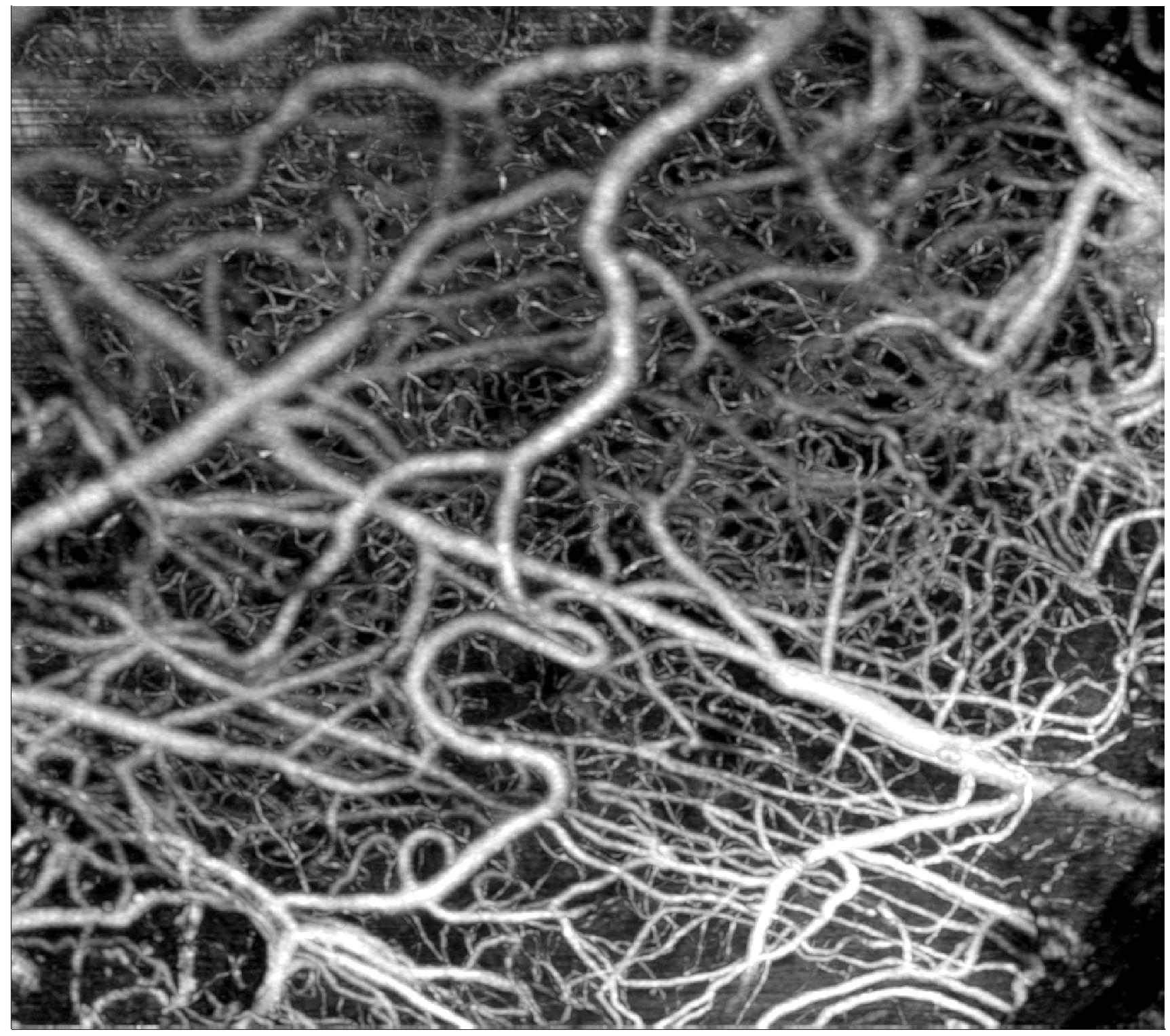

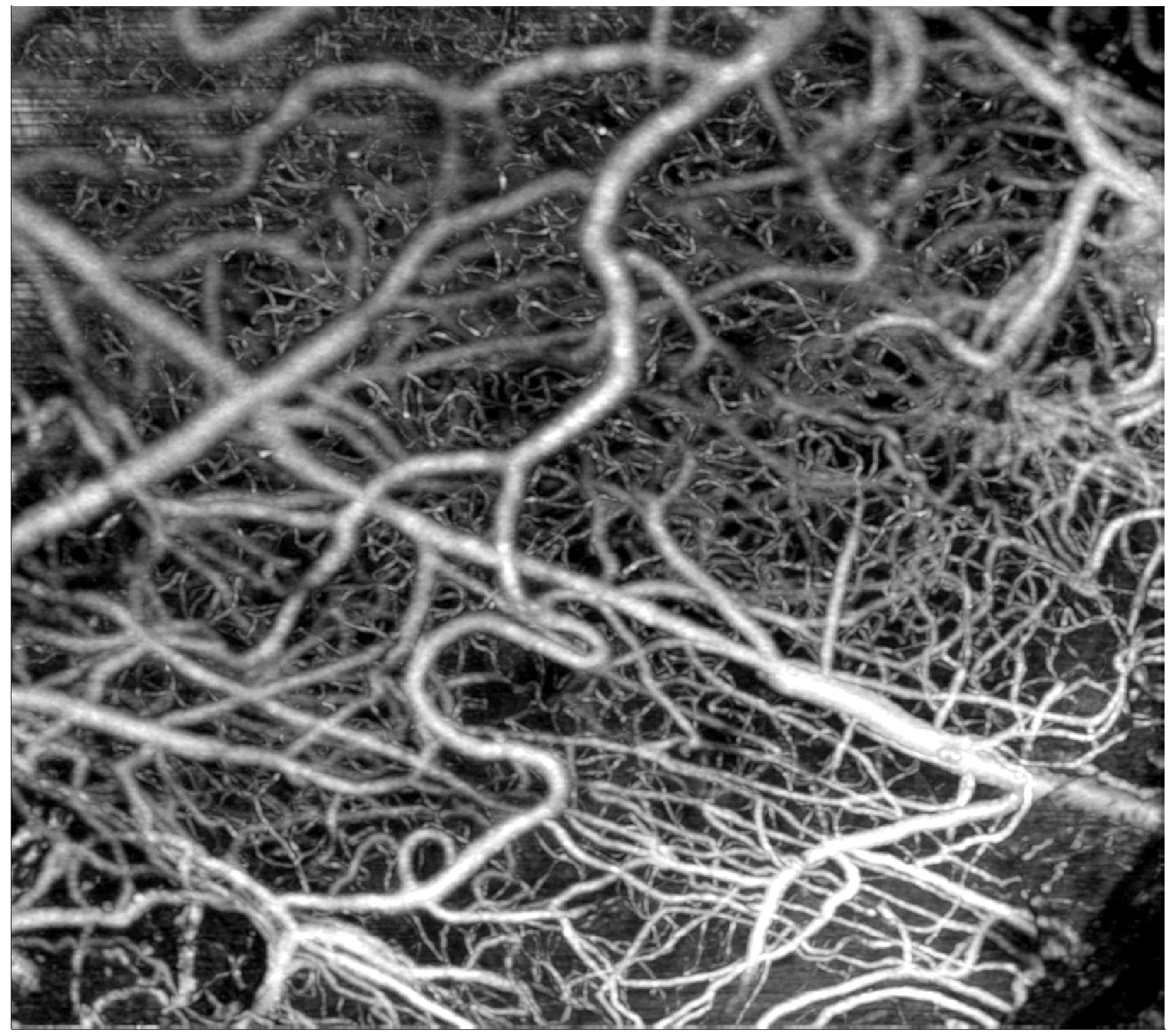

(小鼠大脑血管造影成像)

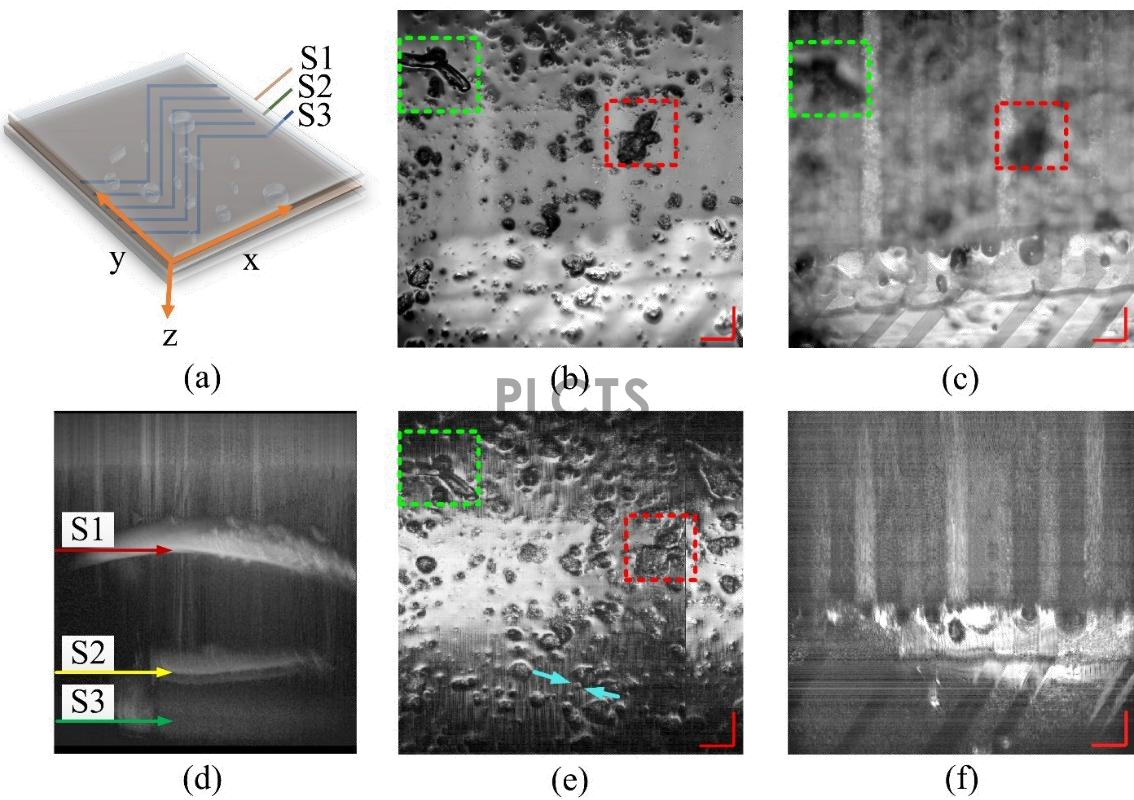

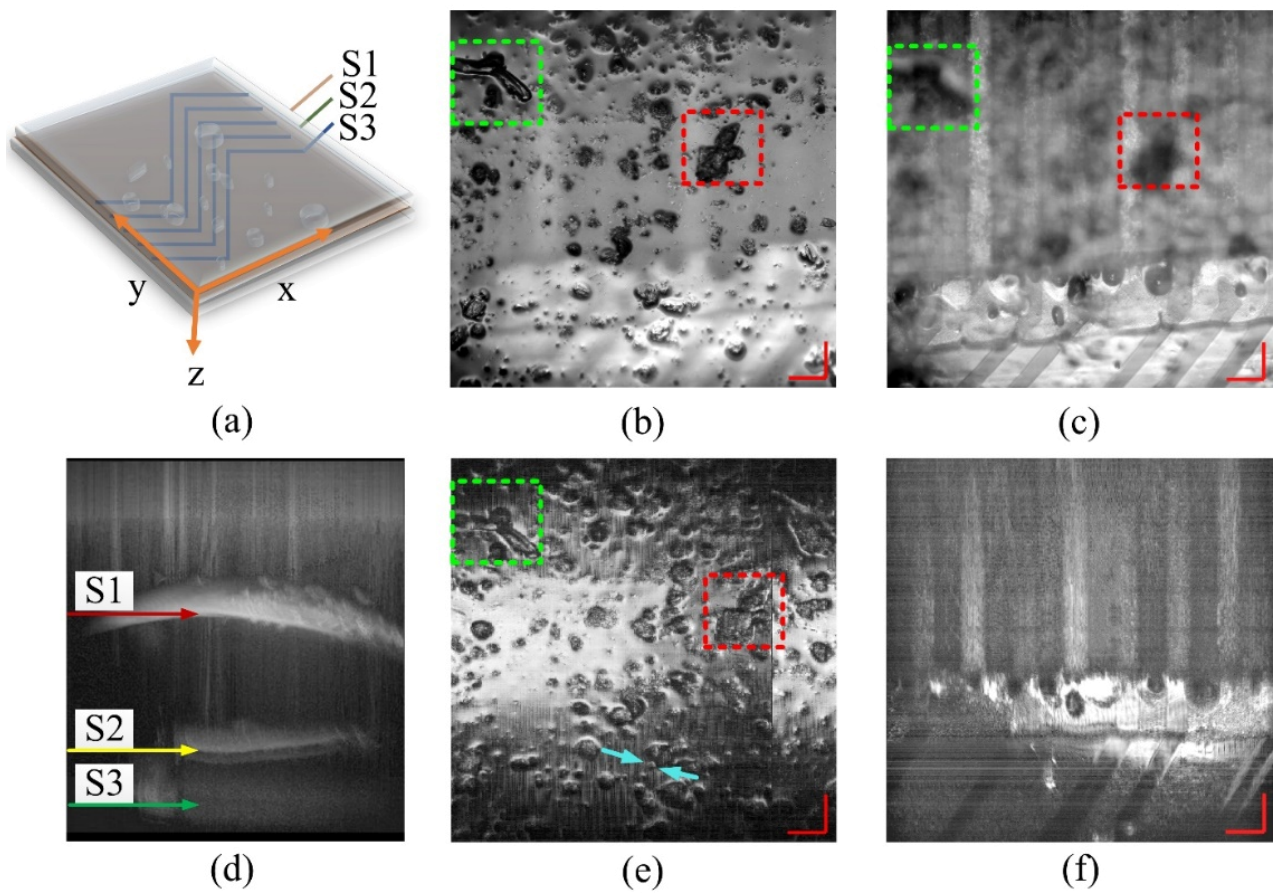

(液晶面板的胶合层析结构成像)

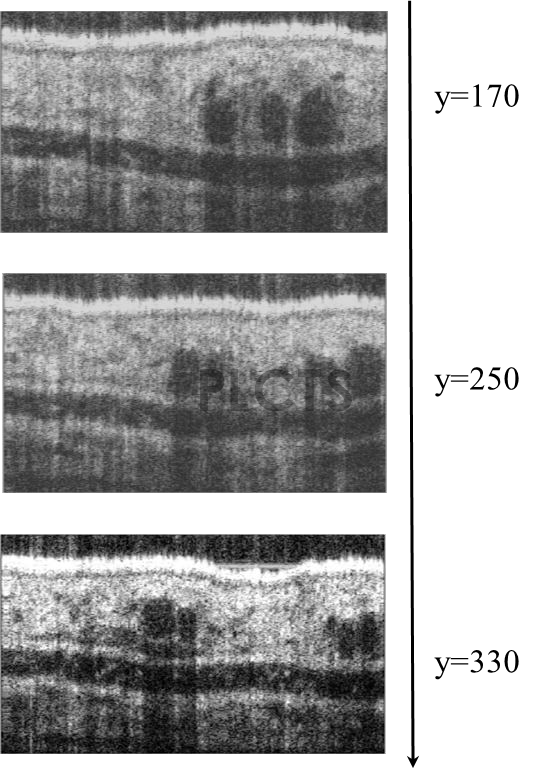

(小鼠鼠耳的截切面图成像)
